NeRFの仕組みを1からわかりやすくまとめたい

1. はじめに

 NeRF (Neural Radiance Field) とは、複雑なシーンに対して、任意の視点からの3次元的なシーンを画像から再構成する技術です。以下の動画にあるように、物体に対して、様々な角度から見たときのシーンをキレイに再現することができます。反射に関しても、それぞれの角度から見たときの見え方が反映されており、角度によって同じ場所でも微妙に違う反射特性を見て取ることができます。この手法を利用して、例えば、地点AとBで画像を取得した場合、その中間地点の任意の角度から対象物体を見たときのシーンを生成可能です。

 この記事では、このNeRFと呼ばれる技術と、それを実行するにあたって必要な周辺の技術について簡単にまとめたいと思います。以下に示す、NeRFの論文と照らし合わせてながら解説を行います。しかし、本記事では、NeRFを実行するまでの流れを示すため、各要素技術に関しては詳しく述べていません。それぞれに対して文献を調べやすくするように、主要な専門用語に関しては、英語の表記も併記するようにしています。

 間違いやわかりにくい点があれば更新していきたいので、ぜひご意見などいただけますと幸いです。

Project Page www.matthewtancik.com

arxiv上のNeRFの論文

arxiv.org

なお、本記事で利用したコードの一部や画像は以下のレポジトリにアップロードしています。何かの役に立てば幸いです。

github.com

また、本記事の内容をスライドにまとめたものは以下の通りです。

speakerdeck.com

2. NeRFを実行するには

NeRFがどのような技術であるかを知るためには、自分で体験するとよいと思います。NeRFを自分で実行するためには、いくつか方法があります。ここではその例を挙げます。

2.1 LumaAI

lumaAIというiOSのアプリを利用して、NeRFを実行するのが簡単です。以下のページから、iPhoneiPadにインストールすることができます。

Luma AI

Luma AI

  • Luma AI, Inc.
  • Photo & Video
  • Free
apps.apple.com

自分でその場で対象物を撮影したり、すでに対象物を撮影済みの動画をアップロードすることもできます。

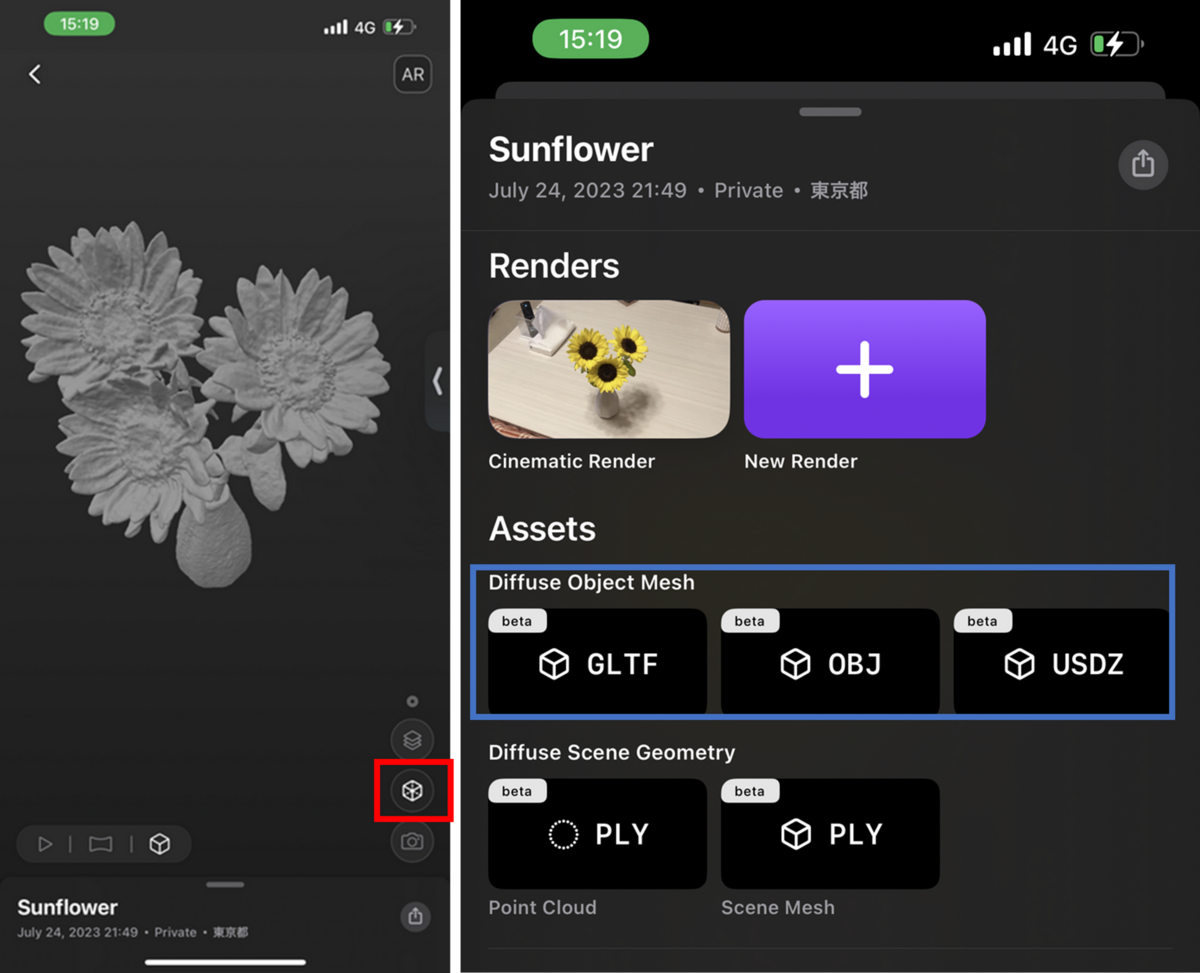

例えば、以下はひまわり畑をLumaAIにて処理した結果です。様々な視点からひまわりを見て取ることができます。GIFのファイルサイズの制限のため、少し粗い図になっています。

また、PCから、動画をアップロードすることもできます。PCでは同時に複数の動画を処理することもでき、それぞれでメリットがあります。うまく使い分けるとよいと思います。

lumalabs.ai

2.2 NeRF studio

NeRF studioを利用することで、コードベースでNeRFを利用することができます。LinuxWindowsにインストールすることができます。環境構築が大変そうであれば、Google Colabを利用することもできます。Docker環境も利用可能で、いろいろと試す方法があります。

docs.nerf.studio

2.3 各アルゴリズムのページのコードを実行する

NeRFやその派生形のアルゴリズムも多数あり、それぞれのコードがアップロードされているページ(例: github)にアクセスし、そこでコードをダウンロードすることも可能です。以下は、NeRFのコードが格納されいるgithubのページです。

github.com

3. 用語について

この章では、本記事でよく出てくる単語と、類似する単語の関係性について述べます。表記のゆれなどございましたら教えていただけますと幸いです。

訓練 (training):

NeRFではニューラルネットワークの学習が必要です。訓練の他に、学習や、トレーニングといった言葉がありますが、訓練で統一します。

ニューラルネットワーク (Neural Netork: NN):

ニューラルネットワークの他に、NeRFにおいてはニューラルネットワークを多層パーセプトロン(Multi-Layer Perceptron: MLP)と表現することもできます。また、利用するニューラルネットワークの層を深くした場合は、深層学習ネットワークとも表現できます。しかし、ここではそれらをニューラルネットワークにて統一します。

推論 (inference):

テストと同様の意味で使用します。本記事ではテストという用語は使用せず、推論という表記に統一します。例えば、NeRFのネットワークを学習して、新規の視点からの色情報や密度情報を得たい場合に、”推論する”と表現します。

Structure-from-Motion (SfM):

本記事では、対象を複数の視点から画像撮影し、その撮影した時のカメラの位置と向きを求めるために、SfMを利用します。SfMを利用することで、対象の3次元点群を得ることができますが、ここで得られる点群は扱いません。

なお、SfM (Structure from Motion) の意味合いについて、織田らの論文では以下のように述べられています。

移動(Motion)するカメラから得られる画像から形状を復元するのが SfM(Shape from Motion)である。Structure from Motion(SfM)は Shape from Motionの別名である。ただし,Structure from Motionというと,画像に映った対象物の幾何学形状とカメラの動きを同時に復元する手法という意味合いが強くなる

https://www.jstage.jst.go.jp/article/jsprs/55/3/55_206/_pdf

主にロボットビジョンにて利用される、周囲の3次元構造と自己位置や向きを同時に推定する技術である SLAM(Simultaneous Localization and Mapping)や、画像を用いて同様のことを行う、Visual SLAM も関連した用語として存在します。しかし、SLAMは(後処理のループとじ込みなどもあるが)リアルタイムに計算を行うことが多く、後処理的に行うSfMとはニュアンスが異なります。

モデル:

主に3次元モデルの意味で利用します。しかし、NeRF中で、ニューラルネットワークが利用されており、そのネットワークのことをモデルと表現することもできます。この場合は、NeRFのモデルといったような表記をして、3次元モデルと混同しないように心がけています。

4. NeRFの技術的な概要

この章では、NeRFの概要を説明します。あくまで、NeRFのアルゴリズムが行う内容であり、画像から任意の視点のシーンを得るためには、SfMなどのその他のアルゴリズムも必要になります。

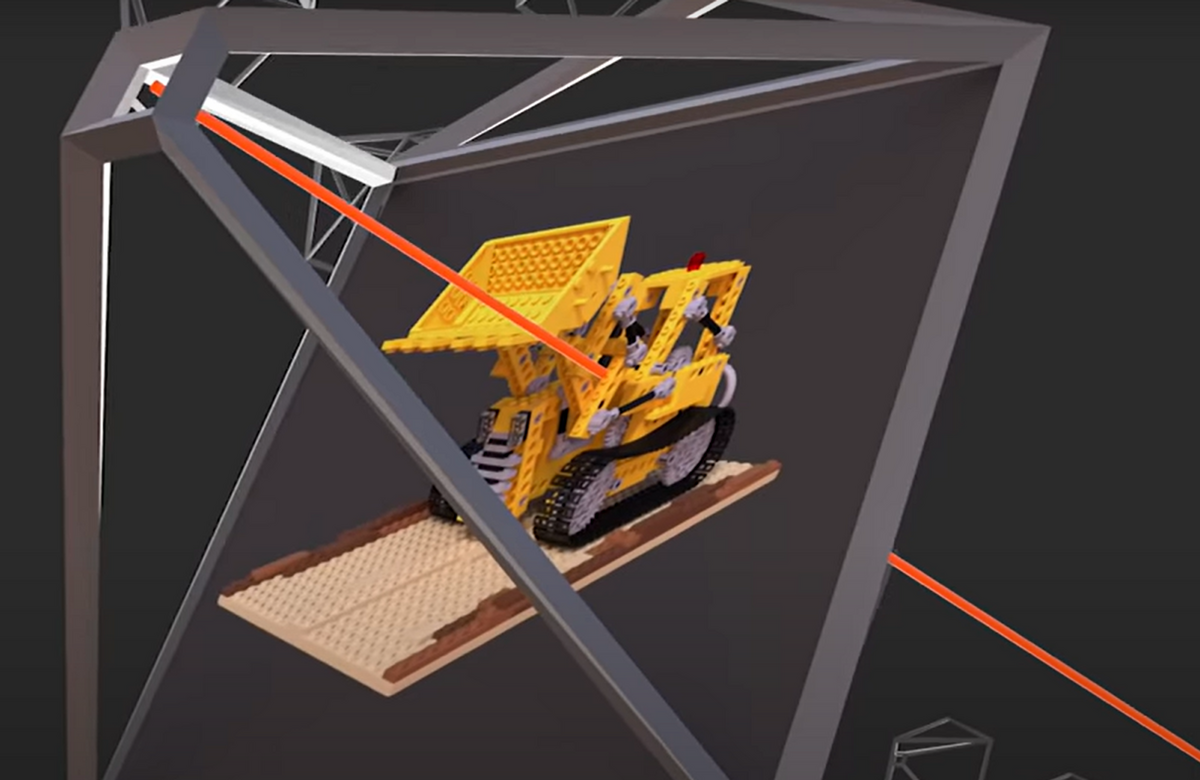

NeRFの入力は任意の方向の光線と対象とするその光線上の点の座標です。そして、NeRFのアルゴリズムにそれらを取得すると、その任意の点の色とその密度が返されます。もし、その指定した点に何もなく、何もない空間(点)を指定した場合は、その密度は0に近づきます。一方で、その指定した点が対象の物体の表面にあると、その密度は1に近づきます(密度を0から1に正規化してアルゴリズムを設計した場合)。

画像出典: https://www.youtube.com/watch?v=JuH79E8rdKc&t=15s

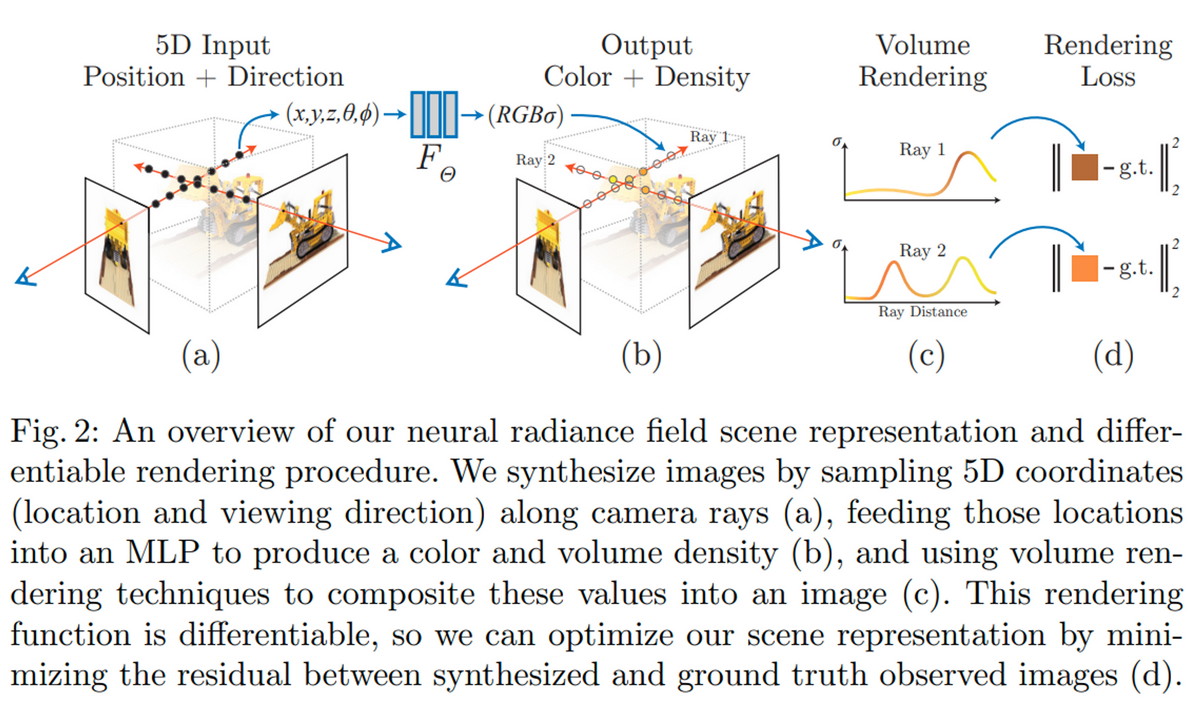

以下の図はNeRFの論文のFig.2です。キャプションにground truthと記載があるので、推論ではなく、訓練の過程であると思われます。(a)はカメラにて対象物を異なる角度から撮影し、ある点が2つのカメラの画像平面 (image plane)に到達しているときの様子です。訓練においては、各画像の中からランダムに画素を抽出し、その画素やその画素に到達する光線を利用します。(a)には2つの光線が描かれており、それぞれで7つの黒い点が描かれています。学習の過程では、この7つ(実際はもっと多い)の点に対して推論を行います。ここでは、訓練の過程におけるforwardの計算を推論と呼んでいます。そして、その推論の結果が(b)にあります。

 さきほどの7つの点それぞれに対して、色と密度(存在の強さ度合い)が返されます。例えば、各光線のカメラ平面側の点には、対象のブルドーザーはなく、ただの透明な空間であるように見えます。その場合は、物体としての色は存在しないため、密度σは0に近い値が返されるはずです。一方、(b)の左側の画像に到達している光線で、カメラ側から数えて3、4つ目あたりでは、ブルドーザーの点がちょうど存在しているように見えます。この場合の密度は1に近い値になり、かつ色情報は黄色に近い値になるはずです。このように、カメラ側から光線をたどっていくと、その空間上(に点があった場合を想定した時)の点の色と密度があり、それをカメラ側から足し合わせていくとそのカメラの視点から見たときの色になるはずです。

 (c)では、その7つの点の密度σを縦軸、カメラからの距離を横軸にして、かつ、その時の色を曲線の色で表しています。左側のカメラから伸びる光線1 (Ray1) では、上記の計算を行った結果茶色っぽい色になったとします。

 (d)ではその光線上をたどった時の色と、実際のカメラの画素の色を比べています。差分が小さいほど、その推論は正しいことを意味します。今回は、図の面積の都合上、2つの光線に対して行っていますが、訓練の際は、画像から光線をランダムにサンプリングして(例 4096本)、それぞれらの光線に対する計算を行います。このような誤差(損失: Loss)を2乗誤差で定義し、その損失が最小化するように学習を行います。損失関数 (Loss Function) に現れる値は色のみです。完璧に何らかの形で訓練データ中の対象の周辺の3次元情報が得られると、密度情報の正確な値が得られるかもしれません。しかし、実際にそれらの値を計測することは困難で、密度の真値 (ground truth)を得ることは行いません。しかし、上記の色情報の損失関数を計算する過程では、密度σの値も含まれており、この色情報の損失が最小化されれば、うまく密度も学習できるはずです。

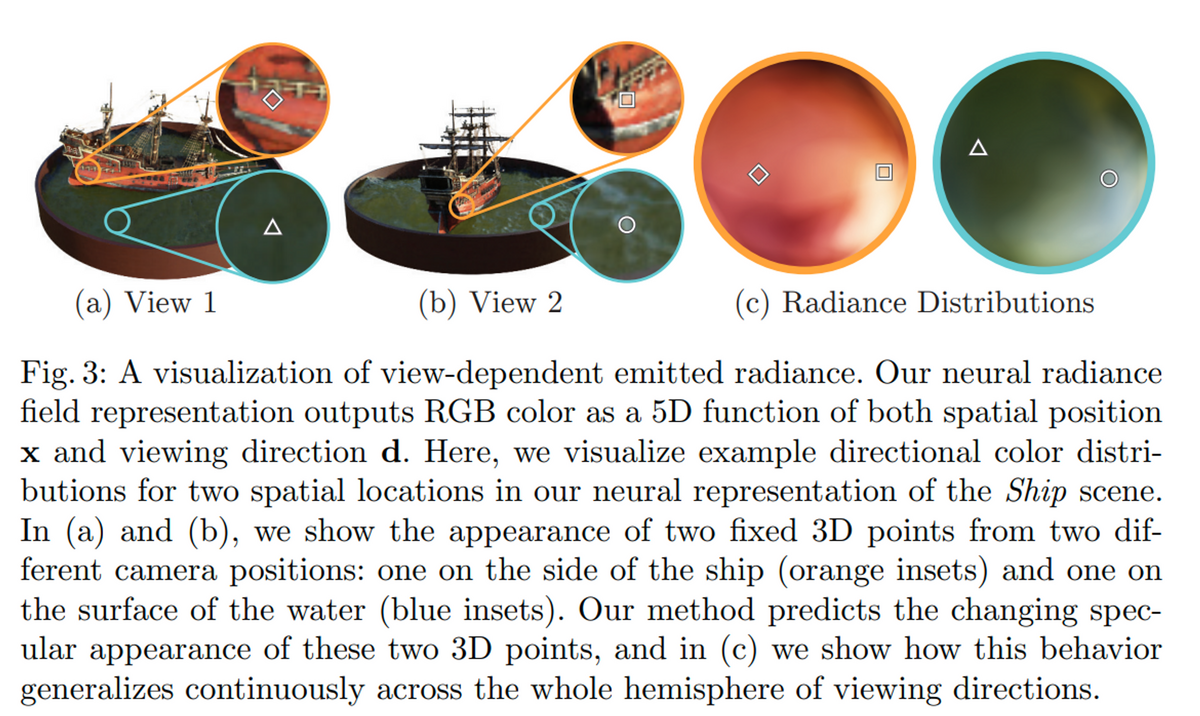

以下の図はNeRFの論文のFig.3です。見る角度に応じて見え方が実際のように異なって見える (view-dependent) ことを示しています。日常生活においても、同じ物体の同じ場所を見ていても、光の当たり具合などで光沢や、つやが異なって見えることがほとんどだと思います。レーザースキャナなどで対象の3次元モデルを作成しても、その座標に対する色情報が与えられるだけで、見る角度によってどう見え方が変わるか、ということはわかりません。一方で、NeRFでは任意の視点からのシーンを再現できます。

 (a)と(b)で、2つの視点から見たときの様子を示しています。それぞれで2つの地点をピックアップしています。一つ目が船の左側のオレンジのところ、二つ目が海の上の青っぽいところです。

 図(a)と(b)では、その反射具合をうまく反映して、それぞれ色が異なった形で表現されています。

 (c)はいろいろな角度から(対象を網羅する半球状の任意の視点から)見たときにどのような色として見えるかを示しています。色がちょっとずつ変わっていて、別の言い方をすると、視点ごとに色が連続的に変化していることがわかります。一部例外を除いて、基本的には物体を異なる角度から見たときに色は徐々に変わるものだと思います。うまくNeRFのモデル(厳密には、NeRFにて定義するニューラルネットワーク)がうまく学習されていて、連続的にview-dependentな情報を返していることがわかります。

5. 大まかな手順

この章では、NeRFを実行するにあたって必要な前準備や、NeRFの処理についての大まかな手順を示します。次の章以降で、それぞれについて、より詳しく説明します。しかしより詳しく、かつ厳密な解説は、最後の Self-QAの章などで紹介している参考文献をご覧ください。

  1. カメラキャリブレーションを行い、焦点距離やレンズのゆがみの情報などの内部パラメータがわかっているカメラを用意する
  2. 周辺をカメラで撮影し、SfM (Structure from Motion) などの技術を利用して、各画像を撮影したそれぞれに対するカメラの自己位置と向きを推定する
  3. NeRFで利用するニューラルネットワークの訓練を行う
    1. 取得したデータ画像すべてを利用して訓練する
    2. ニューラルネットワークの訓練のために、画像から複数の画素(例: 4096)をピックアップする
    3. そのピックアップしたそれぞれの画素の光線の向きを考え、その仮想的な光線上の複数の点を得る(例: 64点)
    4. その光線上の複数の点(例: 64点)に対して色情報と密度(存在度合い)を求める
    5. その光線にそって、密度を加味しながら色を足し合わせていき、その光線がそのカメラから発せられた場合、その画素ではどのような色になるかを計算する(実際は、cからeの作業を2段階に行う)
    6. 実際のカメラ画像のその画素の色情報を取り出し、eで計算した値との差分(2乗誤差: Square Error)を計算する
    7. cからfのステップを繰り返し、訓練の1つのステップ(ミニバッチ: Mini Batch)とする
    8. gで得たミニバッチに対する誤差を最小化するために逆誤差伝搬法 (Backpropagation)にて重みやバイアスなどの最適化を行う
    9. 設定した回数だけ学習を行い、NeRFのためのニューラルネットワークを計算する
  4. 推論: 3で学習した、NeRFのネットワークを使用して任意の視点にてシーンの生成を行う
    1. カメラの内部パラメータを設定したうえで、新たなシーンを生成するための仮想的なカメラの位置と向きを設定する
    2. 焦点距離などの(仮想的な)カメラの内部パラメータを利用して、各カメラの画素とカメラ中心を結ぶ光線を生成する
    3. bの光線上で、複数の点を得る(例: 64点)
    4. cそれぞれの光線が任意の座標の点(または空隙)に当たった時にどのような色をしているか予測し、密度情報と合わせてその光線上から見たときの色情報を計算する
    5. bからdの操作を繰り返して、仮想的なカメラの画素全てに対して光線と、その光線上での点を得る。これにより任意の1枚の視点に対する1つの画像(のようなもの)が生成できる
    6. bからeを繰り返し、新たなシーンを生成するための(仮想的な)カメラすべてに対して同様の処理を行う
    7. 任意の視点でのシーンが生成される

以上の操作によって、NeRFによる任意の視点でのシーン生成が実行できます。次の章からはそれぞれの処理に関して説明を行います。

6. カメラの位置と向きの計算: Structure-from-Motion

 カメラにて、対象物の画像を撮影したのちに、それぞれのカメラの位置と向き(外部パラメータ)を求める必要があります。以下の図を見てください。下部のグレーの平面が対象とする物体とします。これを撮影したカメラの位置と向きが可視化されています。たくさんのカメラがそれぞれ異なる位置と向きを有していることがわかります。NeRFを実行するためには、これらの情報をあらかじめ、求めておく必要があります。この章ではその計算方法について簡単に説明します。

本章の執筆にあたり、以下の書籍が参考になりました。

ディジタル画像処理 [改訂第二版] Kindle

Amazon.co.jp: ディジタル画像処理 [改訂第二版] eBook : ディジタル画像処理編集委員会: 本

6.1 カメラの内部パラメータについて

本記事では、あらかじめカメラの内部パラメータがわかっていることを想定します。そのため、5.1で説明したカメラの内部パラメータの計算のための実験を事前に行っておく必要があります。カメラの内部パラメーターには、焦点距離、光学的中心、およびせん断係数が含まれます。これらのカメラの内部パラメーターは以下の行列で表すことができます。

fは焦点距離、cは光学的中心、sはせん断の係数を示します。

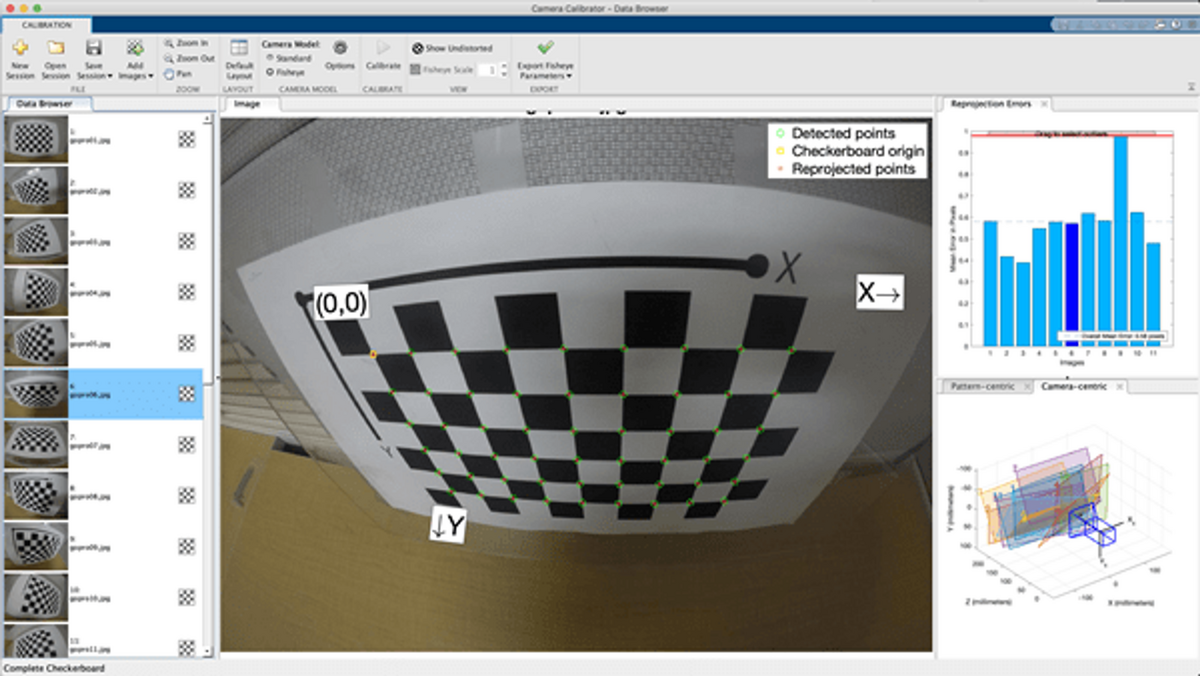

これらの計算は、以下の画像のように、チェッカーボードを様々な角度から撮影し、その白黒のパターンを自動的に認識することで行うことができます。以下の図はMATLABのカメラキャリブレーションのアプリでカメラキャリブレーションを行っているときの様子です。

 自動的にチェッカーボードの角を検出し、さらに内部パラメータや外部パラメータを求めたのち、各点を再投影したときの誤差を計算しています。この誤差が小さいほど、カメラの内部パラメータや外部パラメータが正しく推定されており、質のよいカメラキャリブレーションが行えていると考えられます。

jp.mathworks.com

カメラの内部パラメータや外部パラメータに関しては、以下のページがわかりやすかったです。

jp.mathworks.com

実際にチェッカーボードの角の自動検出からどのようにパラメータの計算を行っているかは本記事では割愛します。ここで説明した、チェッカーボードを利用したカメラキャリブレーションについては、以下の論文にて提案されています。

2023年8月で、引用数約2万と非常に広く活用されています。

Zhang, Zhengyou. "A flexible new technique for camera calibration." IEEE Transactions on pattern analysis and machine intelligence 22.11 (2000): 1330-1334.

https://ieeexplore.ieee.org/document/888718

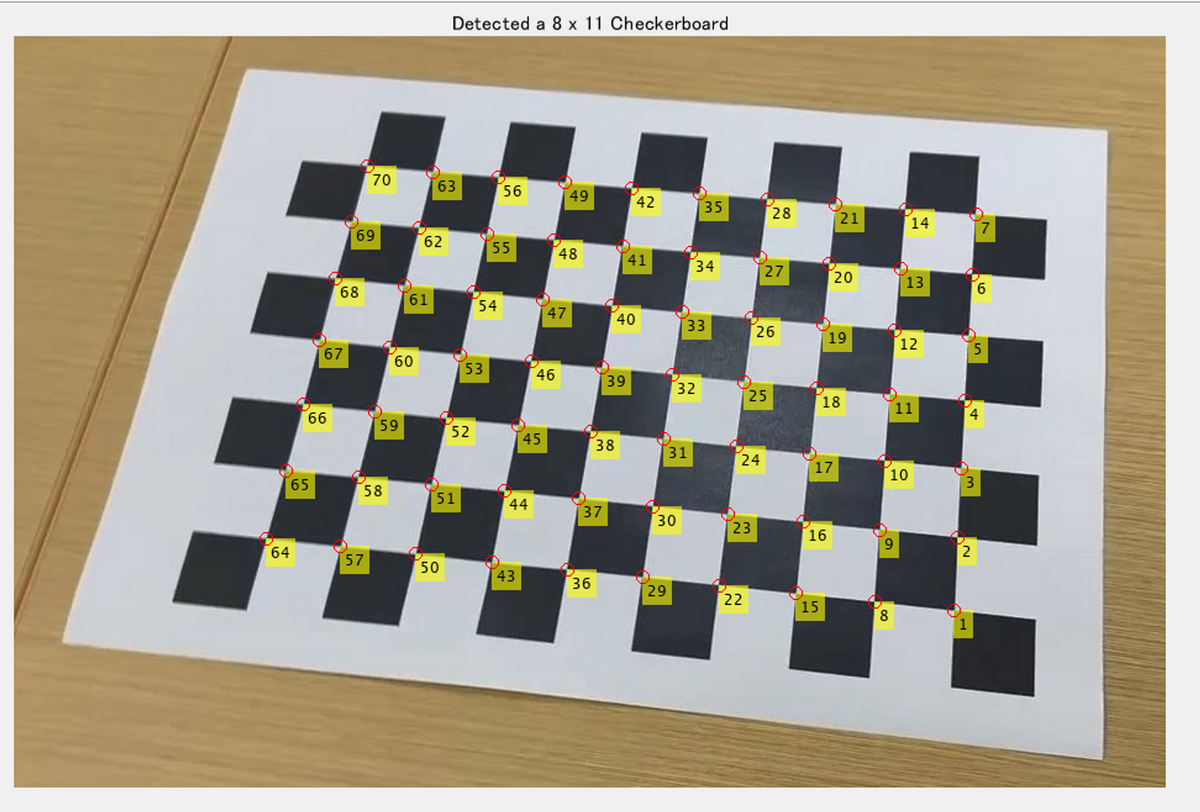

以下は、MATLABにてチェッカーボードのコーナーを自動的に検出しているときの例です。画像のタイトルにあるように、自動的に8×11個の白黒のパターンが読み取れていることがわかります。

clear;clc;close all
% Read an image containing a checkerboard pattern.
I = imread('./img/checkerBoard.jpg');
% Detect the checkerboard points.
[imagePoints,boardSize] = detectCheckerboardPoints(I);
% Display detected points.
J = insertText(I,imagePoints,1:size(imagePoints,1));
J = insertMarker(J,imagePoints,'o','Color','red','Size',5);
imshow(J);title(sprintf('Detected a %d x %d Checkerboard',boardSize));

jp.mathworks.com

6.2 カメラ座標系とワールド座標系

ここで、カメラ座標系 (Camera Coordinate System) とワールド座標系 (World Coordinate System) について説明します。以下の図のように、カメラの光学中心を原点とし、Z軸をカメラの光軸中心に一致させたものをカメラ座標系とします。一方で、カメラによって撮影される、適当な位置にあるそれぞれの点の座標系をワールド座標系といいます。

画像出典: ディジタル画像処理 Kindle版 14章

カメラ座標系での座標と、ワールド座標系での座標は、以下のように表されます。回転行列と平行移動のベクトルで、互いに変換することができます。

6.3 画像同士のマッチングについて

 対象物を複数の角度から撮影をした後に、それぞれのカメラの位置と向きを求めることを目標としていました。そのためには、それぞれの画像をうまくつなぎ合わせる必要があります。例えば、ある物体を撮影し、少し横にずれた状態で再び画像を取得したとします。それらの画像を撮影したカメラの位置関係を求めるためには、画像中の物体から共通した部分を見つけて、対応付けることが重要です。

 例えば、以下の画像を見て下さい。異なる角度から同じコップを撮影しています。また、赤色の矢印で示される箇所がそれぞれ対応した、同一の部分であることがわかります。このような対応点を目印にすると、これらのカメラの位置に関しては、右側の画像は、少しコップの右側に回り、上から下に向かって撮影したと考えられます。感覚的には、カメラの相対的な位置を予想することはできましたが、画像を解析し、自動的に行うにはどのようにすればよいでしょうか。

上の例で2つ目の画像を取得した時のカメラの位置や向きを予測するために、コップの絵柄などの、特徴的な個所を目印に、それぞれの対応関係を求め、その対応関係から、カメラの位置を類推しました。これらのことから、画像のペアから自動的に、その画像取得をした際のカメラの位置や向きを知るためには、第一に、それらの画像間で、共通して映っている、特徴的な点のペアを知ることが重要そうです。

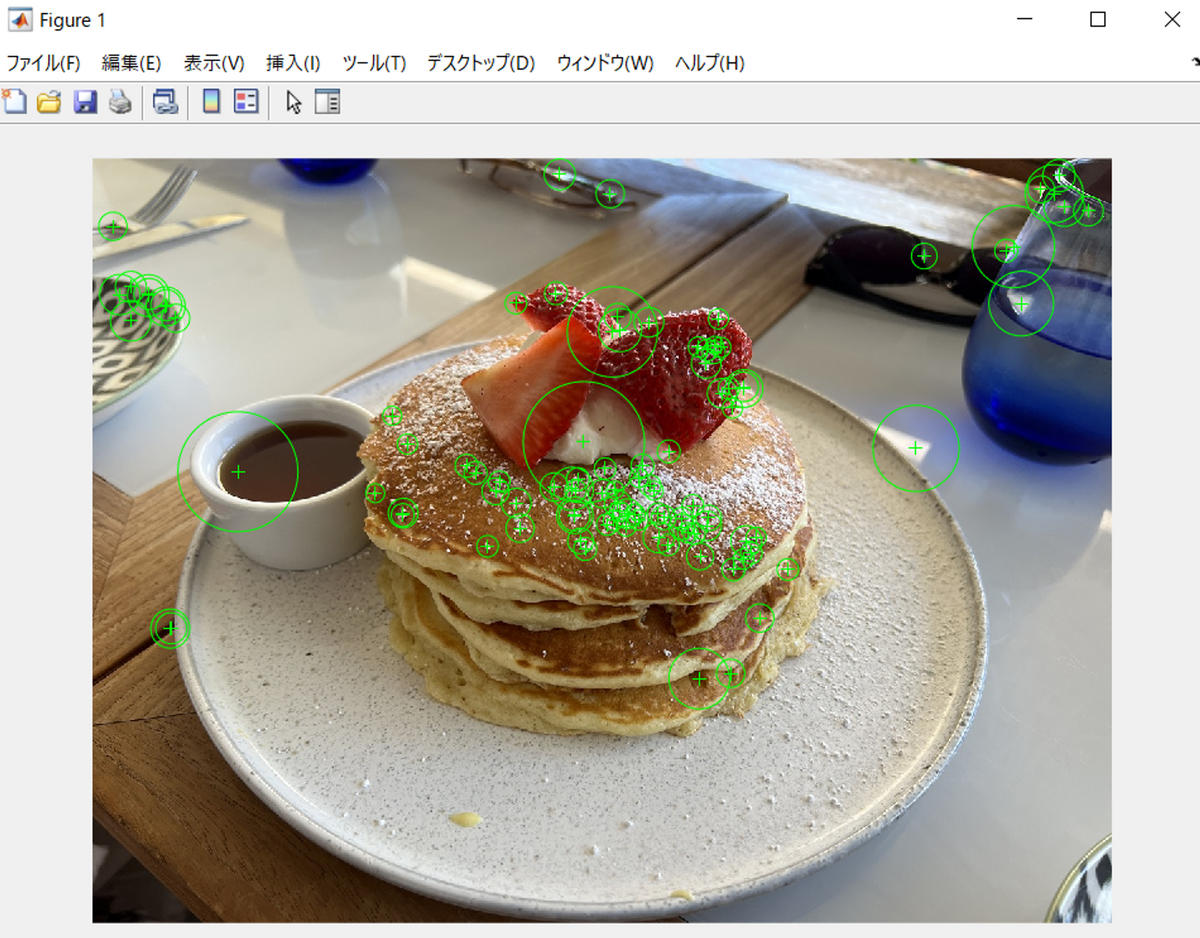

 それでは、画像の中の特徴的な点を自動的に抽出してみようと思います。以下の画像を見て下さい。パンケーキの画像の中で、特徴的な点を100点可視化しています。

以下はこの画像を表示するためのMATLABコードです。

clear;clc;close all
% Read in image.
I = imread('./img/pancake.jpg');
I_gray = im2gray(I);
% Detect SURF features.
points = detectSURFFeatures(I_gray);

% Display location and scale for the 10 strongest points.
strongest = points.selectStrongest(100);
imshow(I); hold on;
plot(strongest);

 近傍のピクセルとの輝度値の違いなどを利用して特徴的な点を(特徴点)を定義しています。この特徴的な点の定義は複数考えられます。どのような点を特徴的とするのかによって、特徴点の抽出の結果も変動します。また、特徴点を数学的にどのように定義するかということも考える必要があります。例えば、ここで利用したSURF特徴量は、以下のように、各点(ピクセル)に対する特徴量を64次元のベクトルにて表現します。2571個の特徴的な点がこの画像では発見されたことを意味しています。

SURF特徴量以外にも、いろいろと種類があります。SHIFTなども有名です。コーナー(角)の検出に強いものや、スケールが変わっても対応付けができるものなどあり、対象の画像や撮影方法に応じて使い分けする必要があります。さらに、物体の角のように特徴的であるか、または、真っ白で周辺に物体もなく、特に特徴的とはいえない、ということに関しても程度があります。その程度をどこで線引きをして、特徴点であると認識するか、という閾値の設定も必要です。

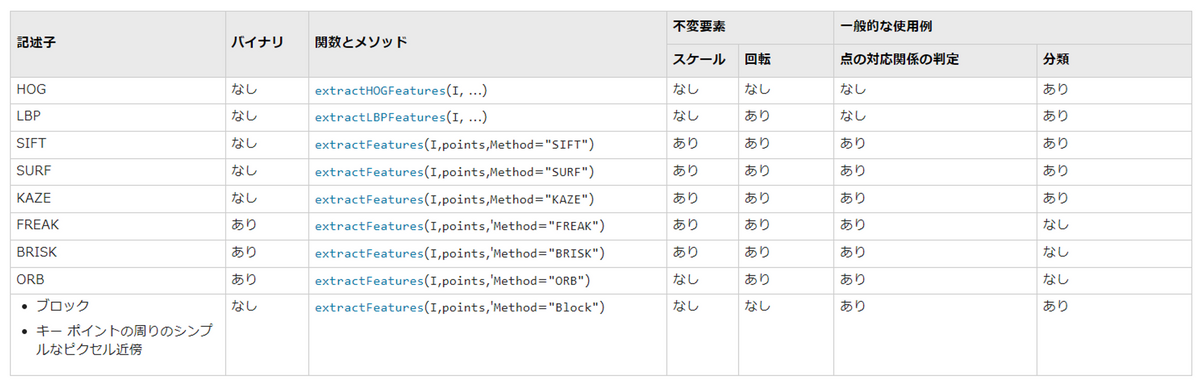

 以下に、よく利用される特徴量(記述子)の種類と、それらの違いについての表を示します。それぞれの種類に対して、特徴点抽出のための閾値を設定可能です。詳しい内容については以下のリンクをご覧ください。

jp.mathworks.com

それでは、SURFやSHIFTを利用して、特徴量が定義でき、その中で顕著なものを複数、特徴点として採用したとします。それでは、2つの画像間の特徴点の対応付けはどのようにすればよいでしょうか。

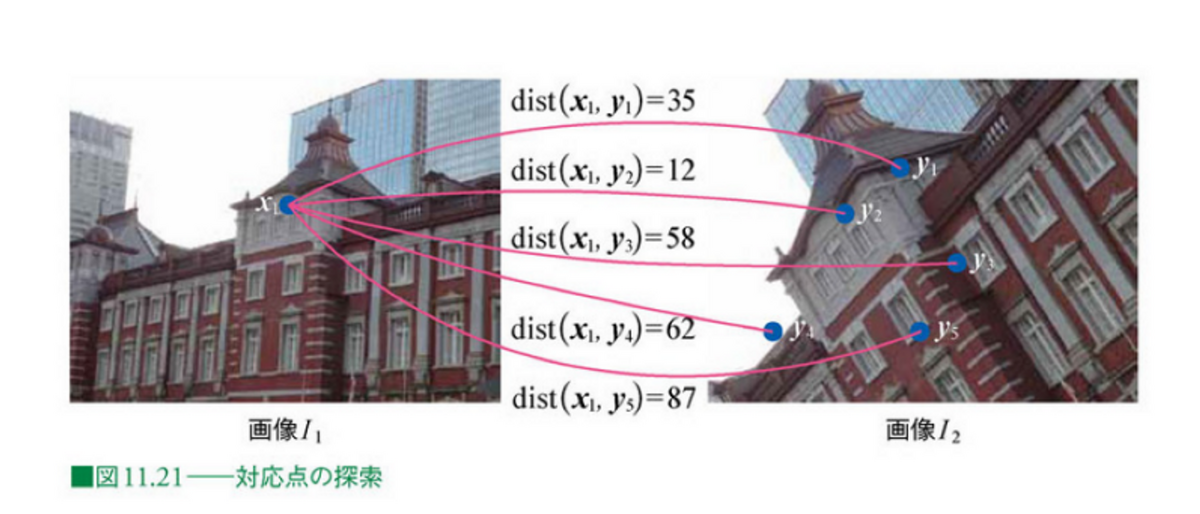

 以下の図で、画像I1の中央部に特徴点のx1があります。右図は、別の角度から同一の対象を撮影した時の画像です。右図には5つの特徴点が設置されています。感覚的には、y2がx1と同一であると思われます。しかし、これを自動的に判定するにはどうするとよいでしょうか。

 上のSURF特徴量の例では64次元のベクトルで表現されていました。左図のx1に対応する点を探したい場合、右図の5つの特徴点に対する特徴量とのベクトルの差分を求めます。

 そして、そのベクトルの差分(のユークリッドノルムなど)をdistとします。以下の図では、それぞれ5つのdistを求めています。35, 12, 58, 62, 87 と計算されていることがわかります。最も近しい、つまりdistが小さいものは12であり、ちょうど右図でも対象物の中央部の点になっています。つまり、特徴量の差分を計算し、その中で最も近いものを探すことで、対応している点を探索できそうであることがわかりました。

画像出典: ディジタル画像処理 Kindle版 11章

 しかし、単に特徴量の差分だけを見ると、繰り返し似たパターンがあった場合や、ノイズがある場合は、正しく特徴点同士をマッチングすることができません。 例えば、以下の2つの画像は、同一のシーンをそれぞれ別の角度から撮影しています。

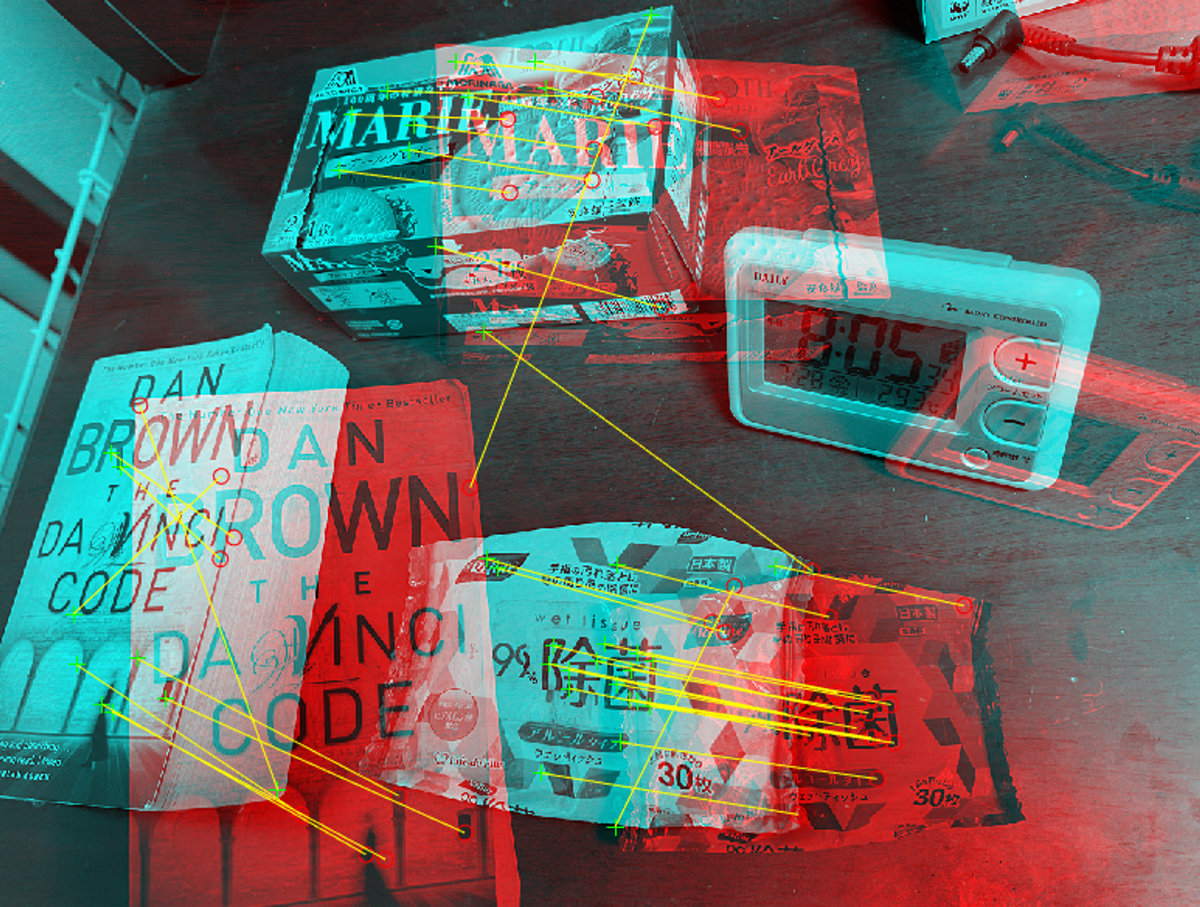

 SURF特徴量を計算して、特徴点を算出し、それぞれの対応関係を可視化しました。おおよそ、うまく対応付けられていますが、クッキーの箱の上部と本のNの右側の部分などが誤ってマッチングしてしまっていることがわかります。この結果をもとに各カメラの位置や向きを推定すると、精度が低下することが考えられます。

なお、こちらの特徴量の計算やマッチング、可視化のためのMATLABコードは以下の通りです。

clear;clc;close all
addpath('img\')
I1 = imread("left.jpg");
I2 = imread("right.jpg");
figure;imshowpair(I1,I2,'montage')
I1_gray = im2gray(I1);
I2_gray = im2gray(I2);
% Find the corners.
points1 = detectSURFFeatures(I1_gray);
points2 = detectSURFFeatures(I2_gray);
% Extract the neighborhood features.
[features1,valid_points1] = extractFeatures(I1_gray,points1);
[features2,valid_points2] = extractFeatures(I2_gray,points2);
% Match the features.
indexPairs = matchFeatures(features1,features2,"MaxRatio",0.4,'Unique',true);
% Retrieve the locations of the corresponding points for each image.
matchedPoints1 = valid_points1(indexPairs(:,1),:);
matchedPoints2 = valid_points2(indexPairs(:,2),:);
% Visualize the corresponding points. You can see the effect of translation between the two images despite several erroneous matches.
figure; showMatchedFeatures(I1,I2,matchedPoints1,matchedPoints2);

そのような誤ったマッチングを防ぐために、RANSAC (RANdom SAmple Consensus) と呼ばれる方法を用います(実際は上のデモでもRANSACを利用しているのですが、マッチングのミスが起こる様子を再現するために上のコードを利用しています)。ここでは、4点などの少数のマッチングした点をランダムに選択します。そして、そこで得られた点をもとに、変換式を求めて、再度投影を行います。その時の投影誤差を最小にするパラメータを最終的な結果とします。またどのように変換するかについては、次の節で説明します。

 RANSACは、ロバスト推定のアルゴリズムの1つで、様々な用途に適用することができます。そのため、このような画像間のマッチングだけでなく、例えば、3次元点群からの地表面抽出に利用した例もあります。

opg.optica.org

また、以下の例では、3次元点群から、トンネルの中心点を求めています。

佐藤工業さま: トンネル計測管理における RANSAC 法の適用

http://library.jsce.or.jp/jsce/open/00035/2016/71-06/71-06-0931.pdf

RANSACの仕組みについては、以下のページなどがわかりやすかったです。

www.sanko-shoko.net

6.4 カメラの外部パラメータの推定について

6.3で述べたように2つの画像間で、複数の特徴点のペアが求まったとします。1つのカメラの位置を基準とし、それをワールド座標系とみなすことで、2つのカメラの位置と特徴点の位置の関係を9つの未知数をもって紐づけることができます。9つとは、もう片方のカメラの位置の6自由度と、特徴点のXYZ情報の3自由度のことです。6.2で述べたように、1つの固定されたカメラに対して、もう1つのカメラの相対的な位置は、回転行列と並行移動のベクトルで表すことができました。回転に関してはXYZ軸それぞれに対して、3つとXYZ軸にそれぞれ平行に移動するときの移動量の3つ分で、合計6つです。また特徴点はそのままXYZ座標の3つの未知数を求める必要があります。

再度、ディジタル画像処理14章にある式を掲載します。

...(ディジタル画像処理14.2)

...(ディジタル画像処理14.3)

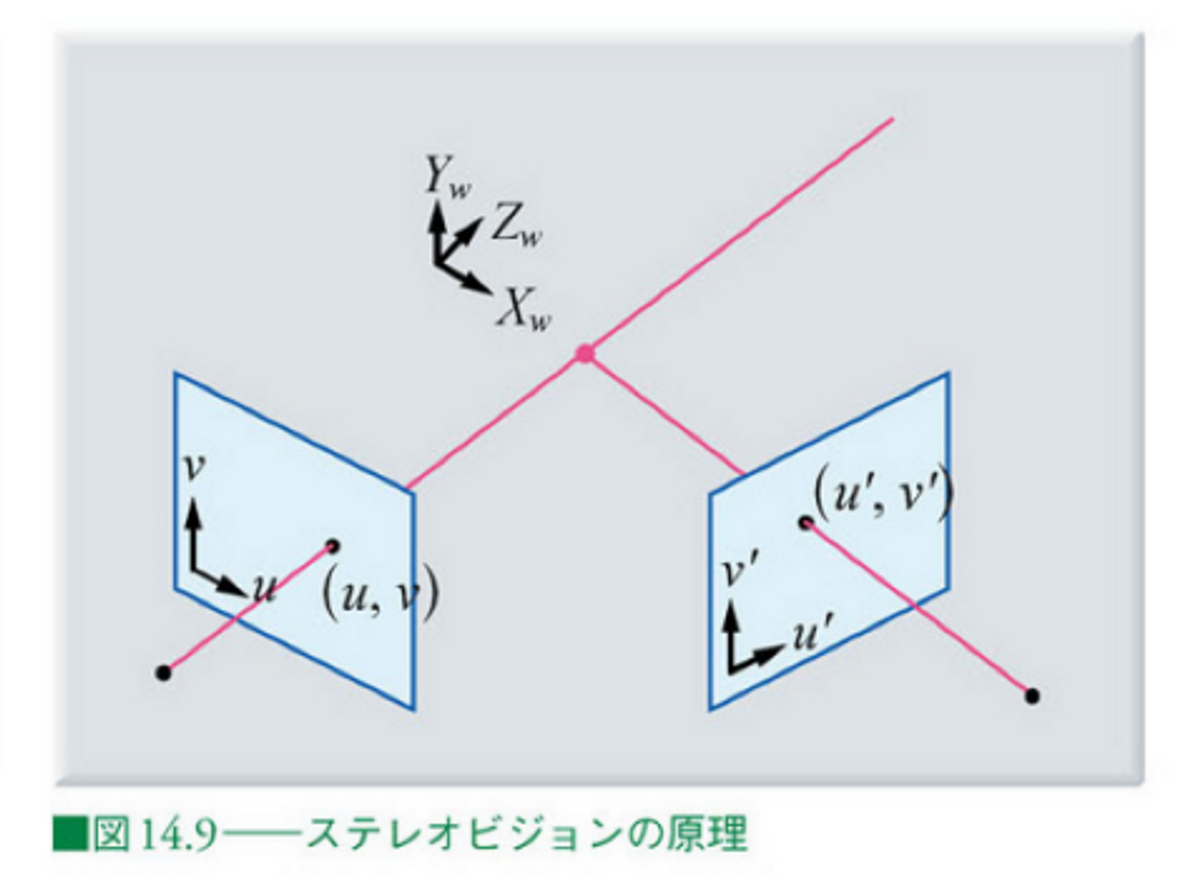

2つのカメラと1つのマッチングした特徴量を結んだ図は以下の通りです。

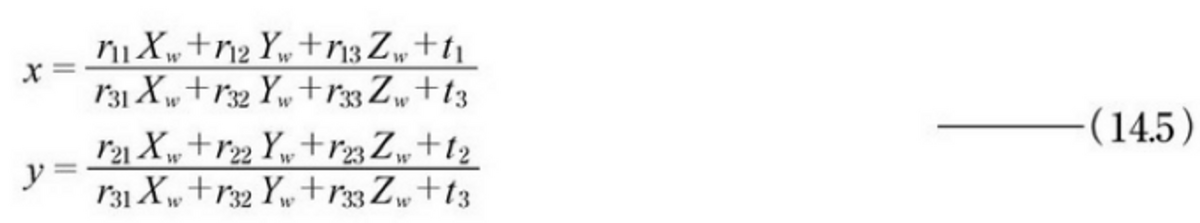

詳細は置いておいて、例えば、以下の式のようなイメージで、この幾何的に定まった関係を2つの式で表すことができます。これは、あるワールド座標系の点(上の画像ではピンク色の交点)と、カメラの投影点(上の画像ではu, vであらわされる)の関係式です。1つのカメラに対して、2つの式が得られます。これらの流れの詳細については、デジタル画像処理の14章をご参照ください。

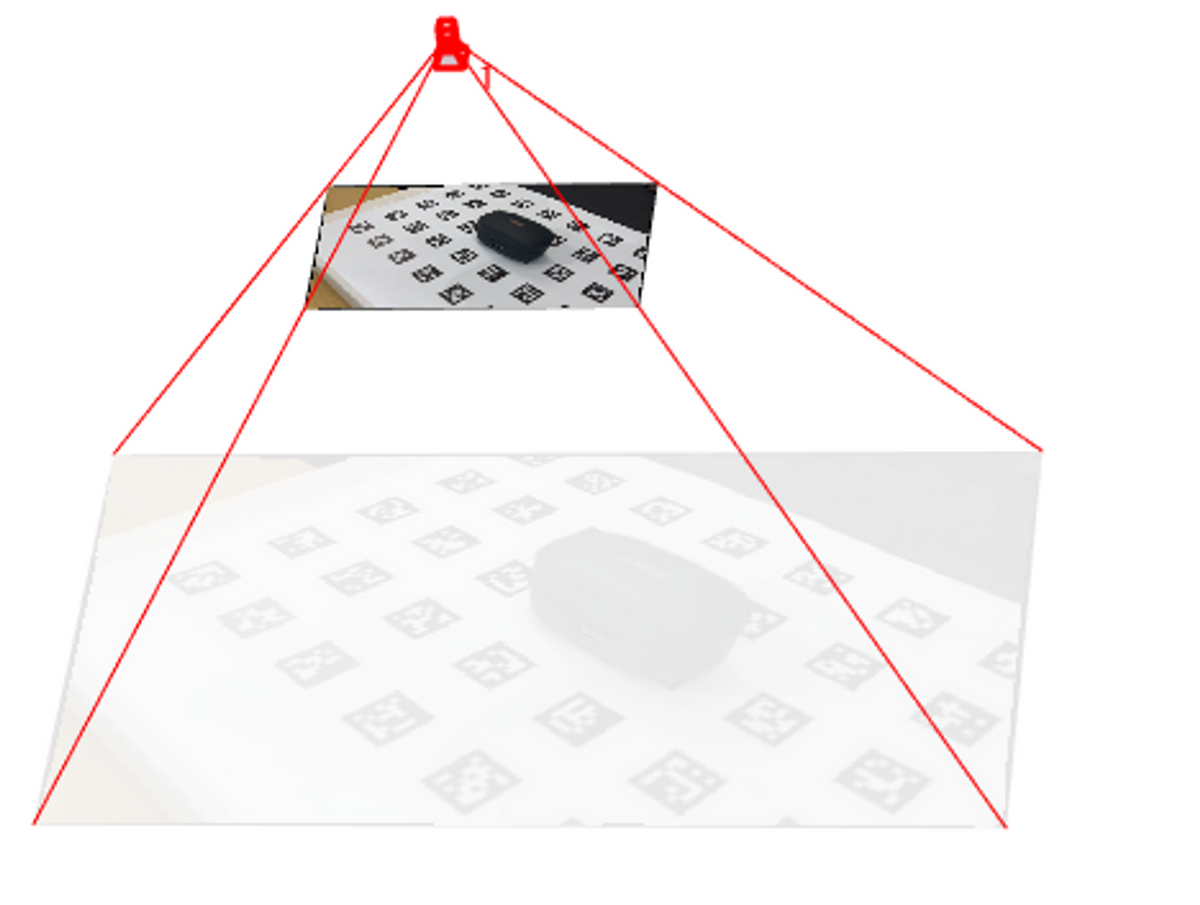

上では、9つの未知数があると述べました。厳密には、スケールが不定なので、変数の数は8つになります。以下の図を見てください。こちらはカメラでイヤホンケースを撮影した時の様子です。カメラのレンズの周縁でのゆがみなどは考えないとすると、以下のように対象を撮影したとしても、それより等倍の大きなイヤホンケースがあったとして、それを撮影した場合もほぼ同じ画像が得られます。つまり、画像単体では、対象のスケール感を一意に定めることができません。

先述したように、14-5の式を利用して、1つのカメラに対して2つの方程式を得ることができるのでした。今はカメラが2つあるので、1つの特徴点のマッチングに対して、合計4つの方程式を得ることができます。

 しかし、いま、変数が8つあるので、これだけではカメラの位置と向きを特定することができません。そこで、もう少しマッチングした特徴点の数を増やしてみることにします。さきほどは、1組の対応点のみを想定しましたが、M組の対応点のペアがあったとします。

 カメラの位置と向きは変わらないため、対応点のワールド座標のXYZの3つが未知数として増加します。つまりM個のマッチングした対応点があるとすると、3M+5個の未知数があります。一方、1組の対応点に対して、合計4つの方程式を得ることができることをさきほど説明しました。そのため、M個の対応点のペアがあると、4M個の方程式を得ることができます。

これらをまとめると、

対応点がM個あった場合 未知数: 3M+5  方程式の数: 4M

方程式の数が未知数の数を上回るとカメラの位置と向きが求まるとよいので、

3M+5≦4M つまり、M≧5のとき、未知数を求めることが可能になります。 そのため、5つの対応点があればカメラや対応点の計算が最低限、できると考えられ、この解き方のことを5点アルゴリズム (five-point algorithm) と呼びます。

 しかし、実際はこれだけの対応点では簡単に解くことができず、より多くの対応点のもとで、異なる解き方をすることが多いです(例: 8点アルゴリズム: eight-point algorithm)。しかし、本記事では、NeRFの仕組みを説明することを目的とするため、より詳しい解法については割愛いたします。

 また、カメラの位置と向きが定まれば、以下の画像中の2つの光線の交点(XYZ)を幾何的に求めることができます。これにより、対応点のXYZ座標もわかるため、対象の3次元座標も求めることができます。しかし、このNeRFにおいてはその対応点のXYZ座標は直接的には利用しません。  本節で述べたように、2枚の画像を用いて、まずは、それらの位置と向きを定めることができました。さらに、画像を追加し、同様の処理を進めることで、複数枚の画像から、それぞれのカメラの位置と向きを順番に求めることができると考えられます。さらに、対応点のXYZ座標を計算し、疎な3次元点群を構成することができる。ここでは、対応点の数しかXYZの点を得ることができないため、疎な点群と表現している。さらに、順次求めた位置関係をもう一度全体をみて最適化させていく(バンドル調整: Bundle Adjustment)ことをすることで、カメラの位置と向きを最終決定することができます。

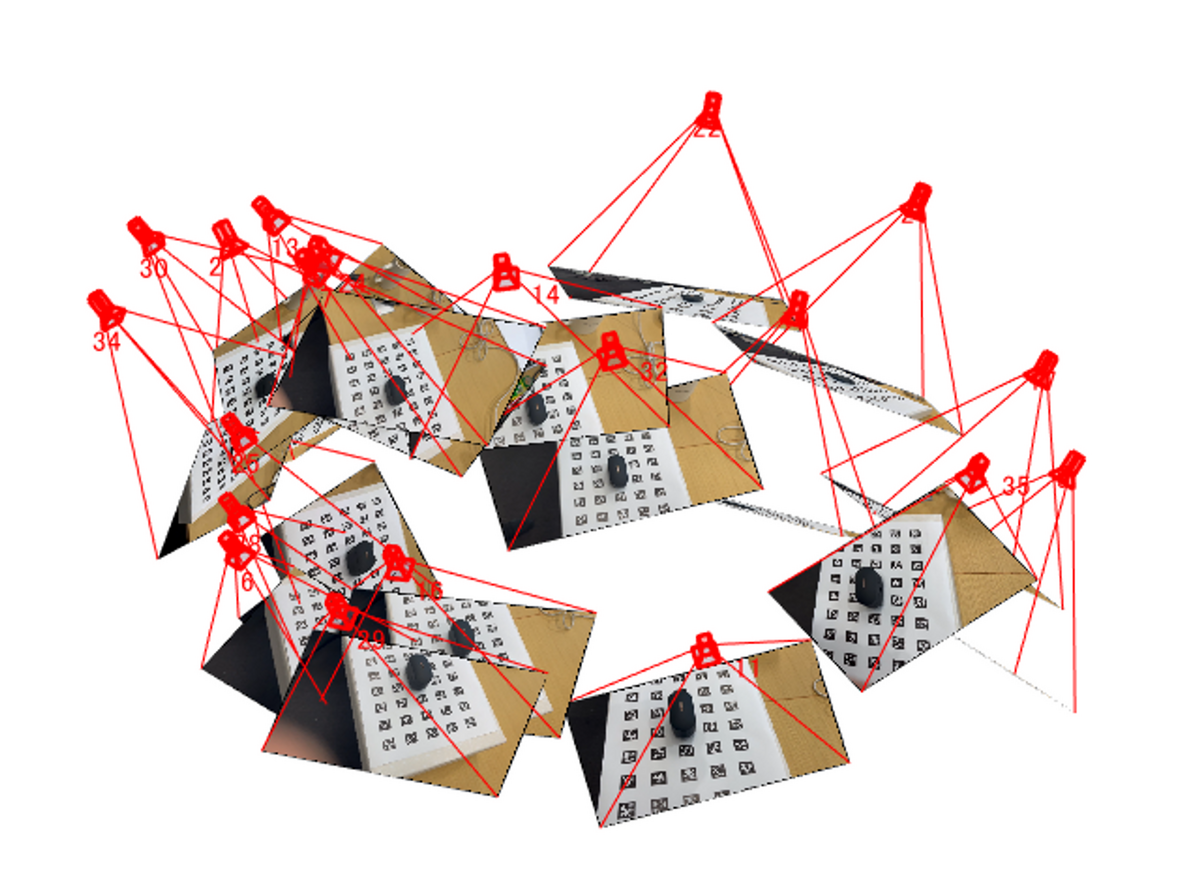

 ここで得た複数のカメラの位置と向きの以下の図に示します。同一の対象を様々な角度から撮影していることがわかります。

 論文中では、以下の、COLMAPを利用してカメラの位置と向きを求めています。Pythonなどで環境構築をし、コマンドラインで実行するのは大変そうですが、コマンドライン意外にもアプリのような形で画面操作でCOLMAPを利用することもできます。

colmap.github.io

以下のページに、GUIベースでCOLMAPを試す方法が紹介されています。

sk-lb.net

バンドル調整を実行してみたり、調整可能なパラメーターなどを確認したい場合は、以下のドキュメントがわかりやすいと思います。

jp.mathworks.com

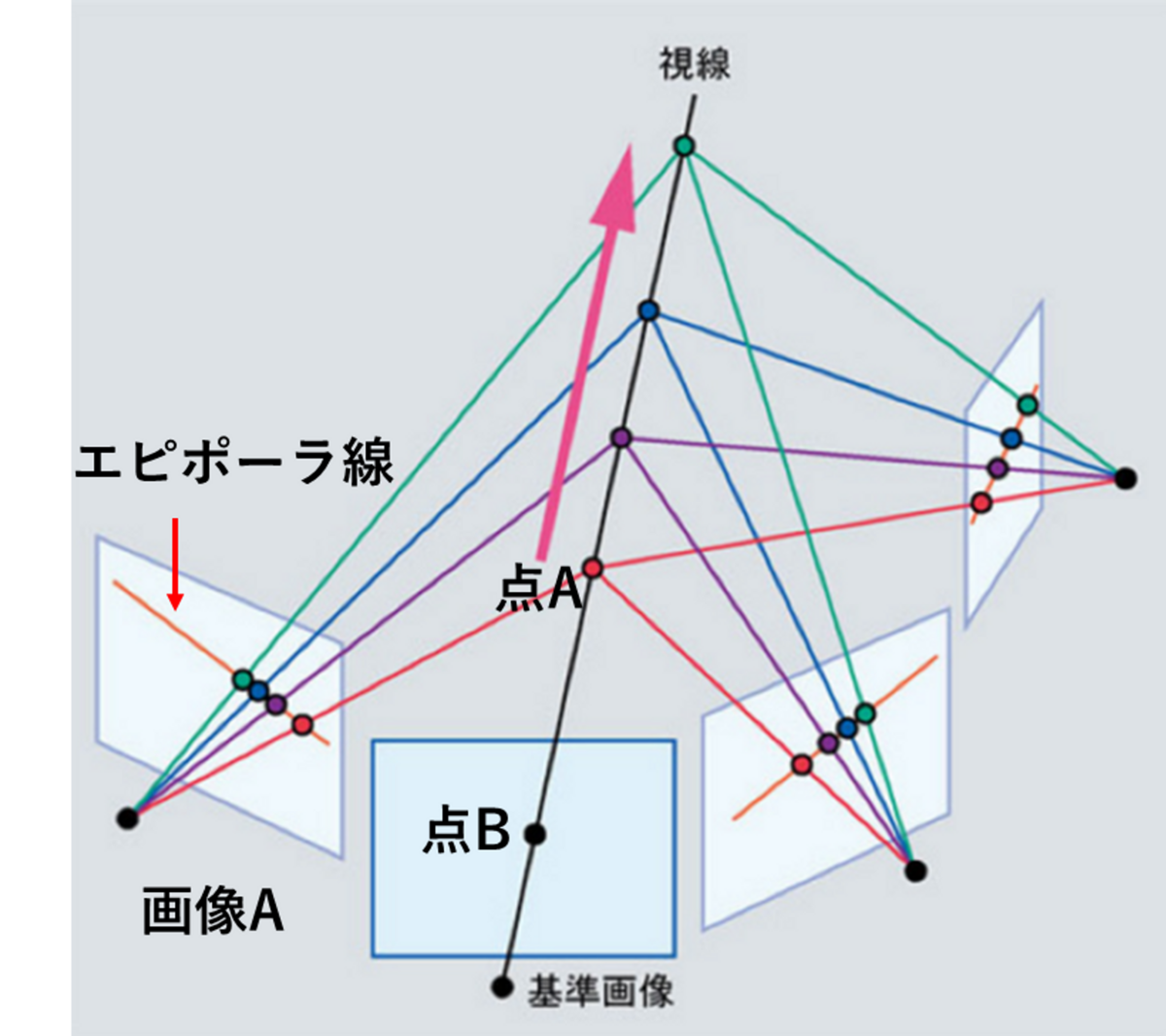

 補足ですが、SfMでは、対応点で作成した、疎な (sparse) 3次元点群が得られます。これを高密度 (dense) にする処理が、多眼ステレオ(Mulitiple View Stereo: MVS)です。下図のように、カメラの位置と向きが決まると、点Aが画像Aのどこに投影されるかは、画像Aのオレンジ色の線上に限られます。この線のことをエピポーラ線 (epipolar line) と呼びます。これにより、基準画像に映る点Bが、画像A上ではどこの位置にあるかを探索しやすくなります。また、以下の図のように、点Aは他の画像中にも映っている可能性があります。各画像で色情報などの差異が十分小さい場合、これらの点の一致が確認され、3次元上の点として再構成することができます。このような処理を繰り返せば、SfMの過程で同定した対応点に加え、より多くの点で3次元点群を生成できます。しかし、各点の一致を評価する信頼度や、一致していそうな点の候補を探すことが重要になります。

画像出典: ディジタル画像処理 Kindle版 14.17 をもとに作成

6.5 AprilTagを利用した、カメラの内部パラメータと外部パラメータの同時推定

本章では、対象物やその背景の特徴点を利用して、対応点をもとめ、それらをもとにカメラの位置や向きなどを求めていました。しかし、特徴点が十分にない場合はカメラの位置や向きが定まらないことや、画像の入力だけではスケールが一意に定まらないという課題があります。

 以下の動画は、AprilTagを利用して、対象の動画を撮影した時の様子です。さらに、このAprilTagの各コードも同時に認識しています。動画フレームに対して、一貫して各コードは同じ色で認識されていることがわかります。また、このコードの位置関係などを利用して、カメラの内部パラメータと外部パラメータを同時に計算することができます。さらに、この各コードは正方形であり、この1辺の長さ(例: 2cm)を入力することで、ワールド座標系での実際の長さを知ることもできます。しかし、この場合は、AprilTagを用意したり、それが十分に動画に収まる形で撮影をする必要があったりと、多くの制約もあります。

より長く、高品質な動画は以下の投稿をご覧ください。

7. NeRFについて

7.1 NeRFで利用されるニューラルネットワークについての概要

 これまで、NeRFで利用されるニューラルネットワークでどのような処理が行われているか、ざっくりと話してきました。実際に、ニューラルネットワークの構造を見てみたいと思います。以下は、NeRFのネットワークをMATLABのDeepNetworkDesignerにて可視化しているときの結果です。赤枠が位置情報の入力、青枠が光線の向きに関する情報です。このように、NeRFのネットワークは2つの入力が必要です。それぞれ、全結合層 (fully connected layer) や正規化線形ユニット (Rectified Linear Unit: ReLU) 層にて処理されていきます。

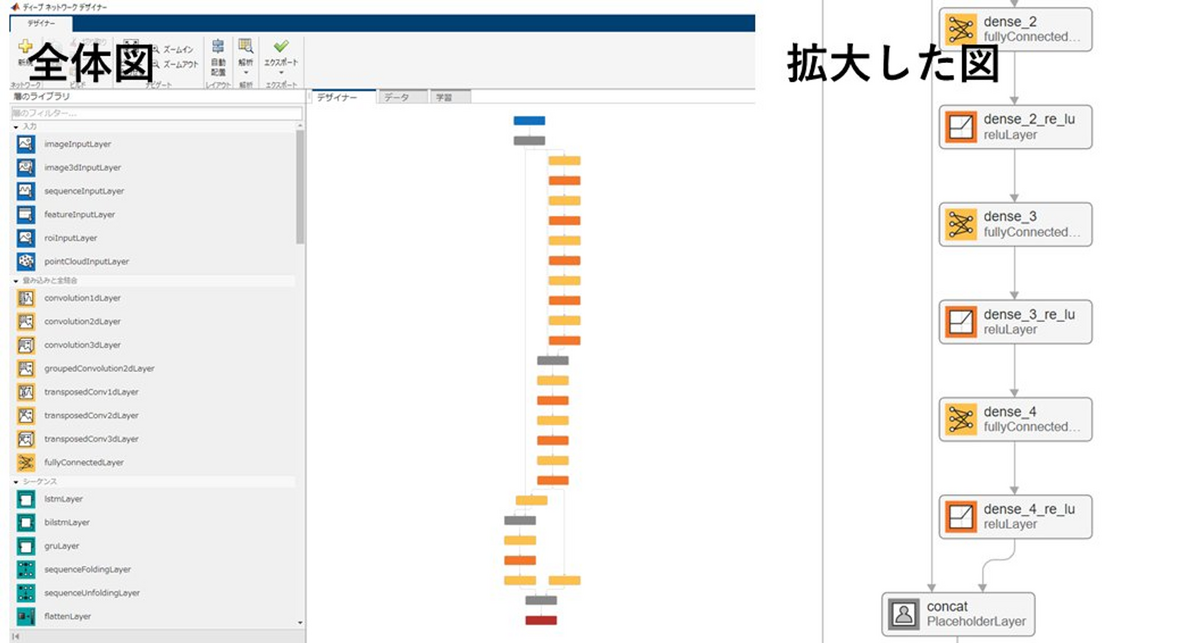

別の例として、NeRFのオリジナル実装で利用されている深層学習ネットワークの構造も同様にMATLABで確認してみました。

github.com

上のgithubのページで利用されているNeRFのモデルをh5形式で保存し、MATLAB内のPythonの深層学習ネットワークモデルのインポートの関数で読み込みました。全結合層の位置やパラメータなどを画面上で確認できます。この実装では、1つの入力層があり、その直後に、splitするレイヤーを設けて仮想的に2入力のネットワークを構築していることがわかります。

以下のコードを利用して可視化しました。importKerasLayers関数を利用することでh5形式のNeRFのモデルをインポートできます。これを実行する際は、modelフォルダの中身もダウンロードしておく必要があります。

github.com

またNeRFのネットワークでは、対象とする点の色と密度を返すと上で説明してきました。実際にネットワークはどのようになっているでしょうか。

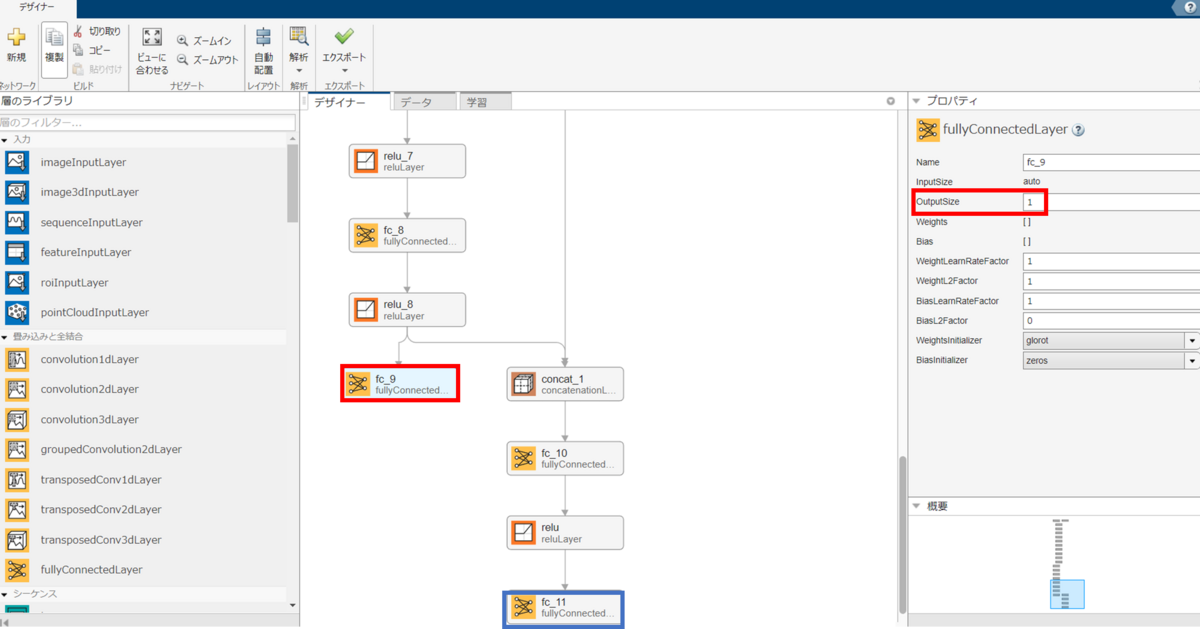

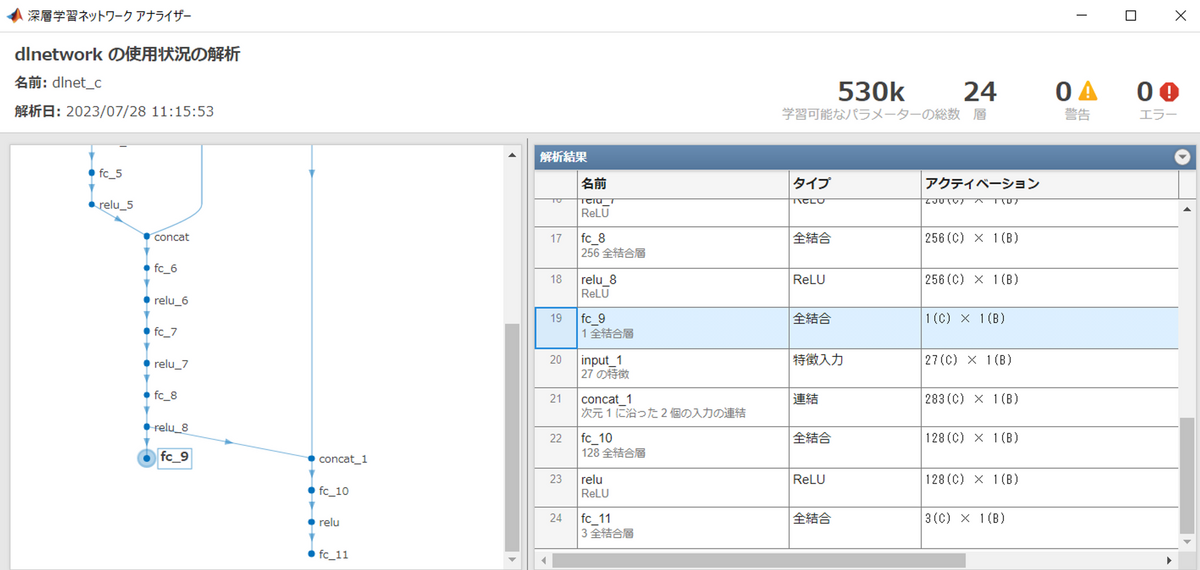

下の図を見てください。fc_9から出力される値のサイズは1×1になっています。右側の赤枠に書かれています。これは密度σに関してです。また、真ん中下の青枠は色に関する出力です。こちらのサイズはRGBで色を表したときの3×1になっています。

 このようにNeRFのネットワークは2入力、2出力であることがわかりました。しかし、fc_9の赤枠を見てください。こちらは入力の左側 (上の図で言うinput、input_1でないほう)の入力が全結合層などで計算されて、入力の右側 (上の図で言うinput_1)からは情報が伝達されません。つまり、光線の向きは考慮されずに、対象のXYZ情報のみで密度σの値が決定します。一方で、右側の出力(色情報)については、入力したXYZ情報と光線の向きの両方を加味して出力されます。concat_1という茶色のブロックでそれぞれの特徴量がつながっていることがわかります。この出力の位置が逆ではだめなのでしょうか。おそらく逆にしてしまうと、うまくNeRFのネットワークが機能しないと思われます。その理由については、本章の中の、「ニューラルネットワークの構造についてより詳しく」にて説明します。

7.2 密度σについて

4章にて、Fig. 2を利用しながら、訓練、推論ともに特定の光線に対して推論を行う際は、その光線上で複数点サンプリングし、その色と密度σを掛け合わせたような値を累積させて、そのカメラの画素に対する色を決定すると述べました。この密度σに関してより詳しく説明します。

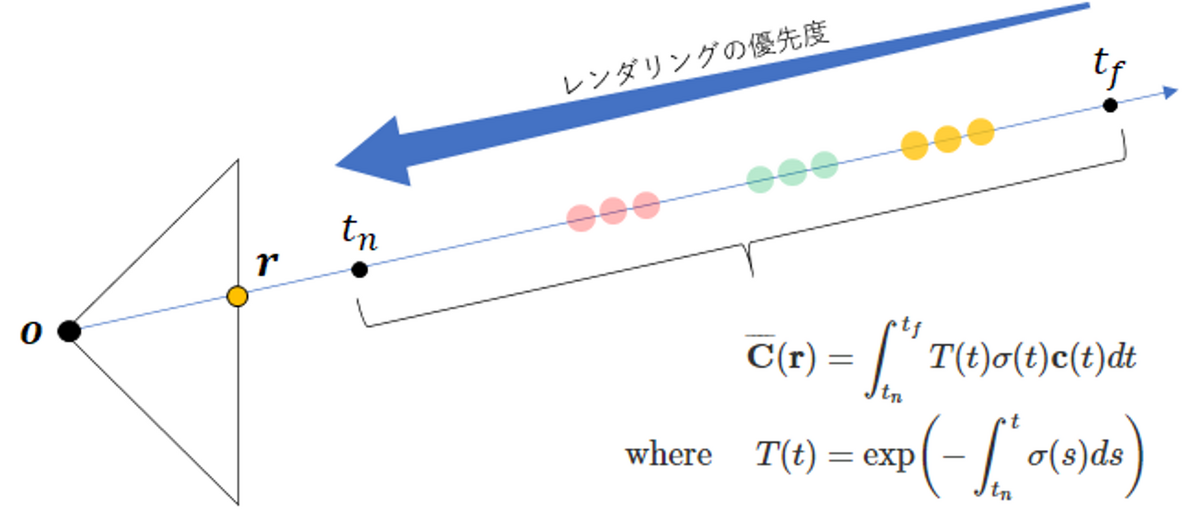

以下の図を見てください。訓練や推論で、以下の図中のカメラからその下に延びる破線にそって、光線を発しているとします。そして、この光線とカメラ平面の交点の画素でどのような色が返されるかを考えます。

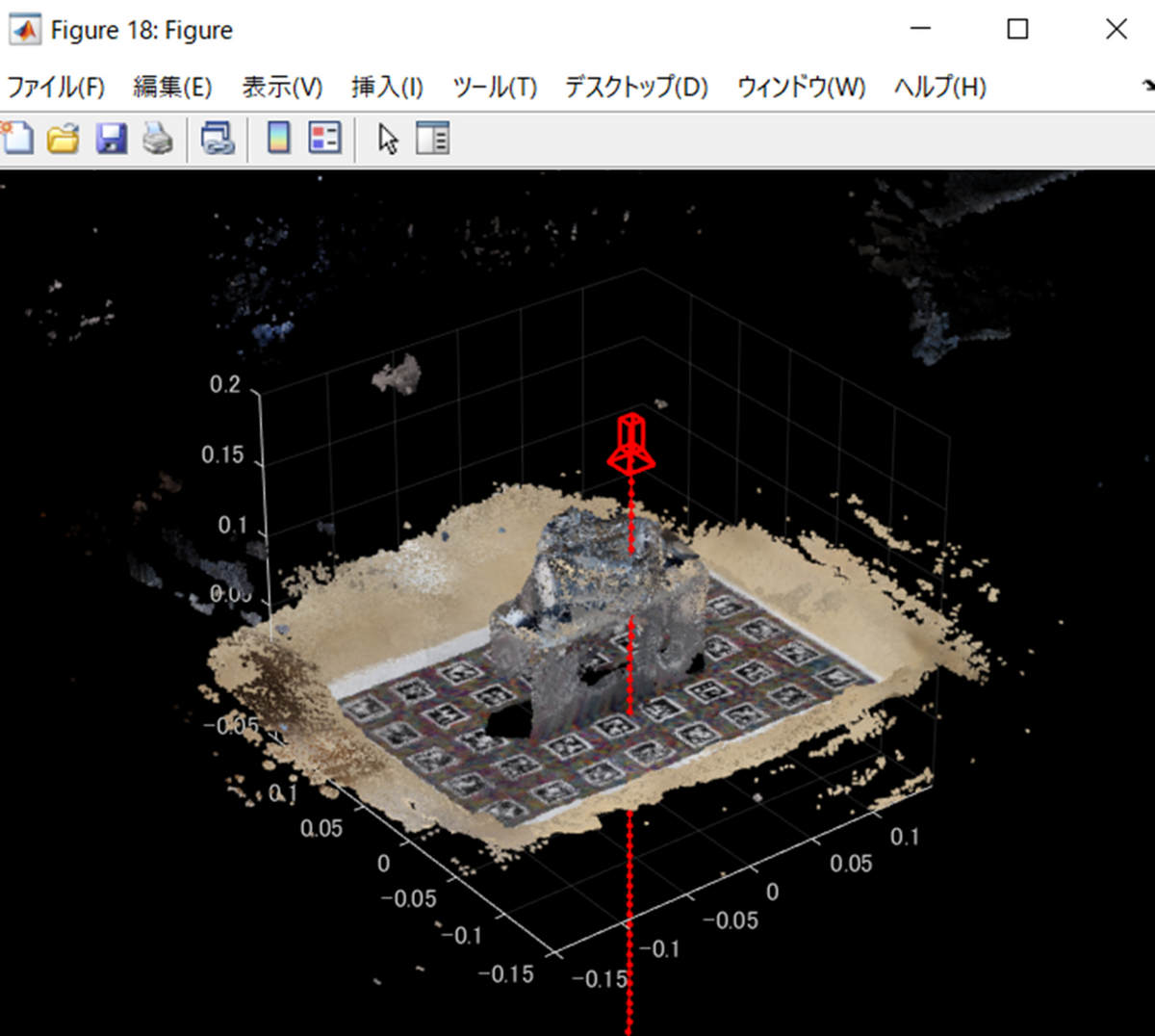

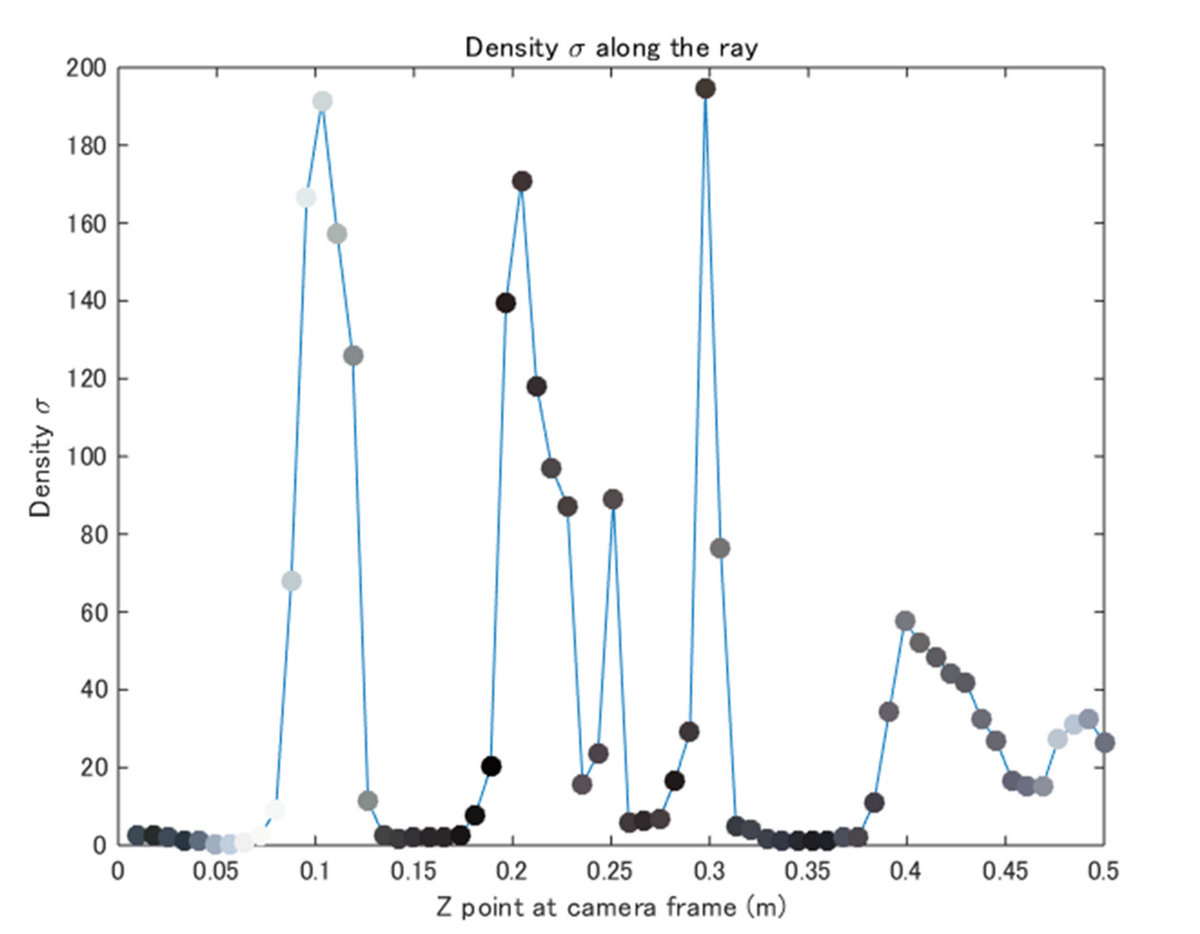

 上で説明したように、この計算においては、カメラから一定間隔で点をサンプリングし、その点XYZに対する色と密度σを求めます。以下の図では赤線がありますが、たくさんの赤い点で構成されていることがわかります。この点それぞれに対して、色と密度σを求めます。その点での物体の存在度合い(別の用語では論文中では、transmittanceと表現している)をこの光線に沿って足し合わせていきます。

 カメラから発せられた光線はどこかにぶつかって跳ね返り、一部透過します。計算上は無限に遠い点に対しても計算できますが、実際に対象の範囲は限られるため、この以下の図のようなサンプリングする点の範囲を決めます。tn (nearest)から tf (farest)というパラメーター設定をします。そして、近い点から密度σを加味しながら色を計算していきます。そしてその密度の累積が一定の閾値を超えた時点でその光線が物体って反射しきったとして、追跡を終えます。

繰り返しになりますが、この操作を訓練の際は、訓練データに含まれる光線を無作為に取り出したものに対して訓練を行い、推論の際は、任意のカメラ位置と方向を定めたのちに、その仮想的なカメラの画素全てに対して上記の計算を行います。

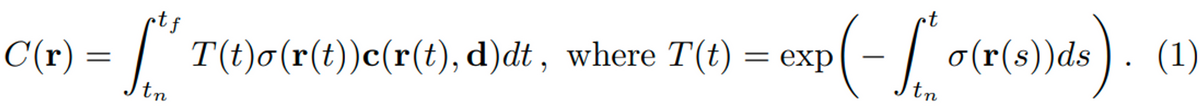

The function T(t) denotes the accumulated transmittance along the ray from tn to t, i.e., the probability that the ray travels from tn to t without hitting any other particle. Rendering a view from our continuous neural radiance field requires estimating this integral C(r) for a camera ray traced through each pixel of the desired virtual camera.

 tf (farest), tn (nearest) の間の点に対して、色や密度σを求めると言いました。上の画像で等間隔で複数の点がありましたが、実際はどれくらいの数や間隔で訓練や推論をすればよいでしょうか。この論文中では、N個の等間隔な点を作り、その点に対して、計算しています。また、この論文中では、NeRFのネットワークにバッチ正規化層 (Batch Normalization) や、Dropout層がないため、訓練・推論でネットワークの順伝搬の計算に違いはないと思われます。

 また、この等間隔に設定されたN個の点の数はどのように設定すればよいでしょうか。このパラメータを大きくすると、より細かい間隔で点の色と密度σが求まるため、より詳細な3次元モデルが生成できると考えられます。一方で、その数が増えるにしたがい、計算時間も長くなるというデメリットがあります。この論文中で利用されたパラメーター設定に関しては、本章の「訓練パラメータについて」にて述べます。

7.3 レンダリング (Volume Rendering) について

 前節にて、密度σという値をもとに、あるカメラの位置と向きからある画素に映る情報を計算すると述べました。具体的にどのように計算するのでしょうか。この論文中では、Volume Renderingという、先行研究にある方法を利用します。

 通常は、求積法 (quadrature) を利用して、レンダリングを行い、対象の3次元的なシーンを計算します。ボクセルという、ボックス状に点を変換したモデルを利用することが多いが、その方法だと解像度に限界があり、キレイに見えないと記述があります。そして、上で述べた、tn, tfというパラメータを使いながらレンダリングし、3次元的なシーンを求める方法が提案されています。

We numerically estimate this continuous integral using quadrature. Deterministic quadrature, which is typically used for rendering discretized voxel grids, would effectively limit our representation’s resolution because the MLP would only be queried at a fixed discrete set of locations. Instead, we use a stratified sampling approach where we partition [tn, tf ] into N evenly-spaced bins and then draw one sample uniformly at random from within each bin:

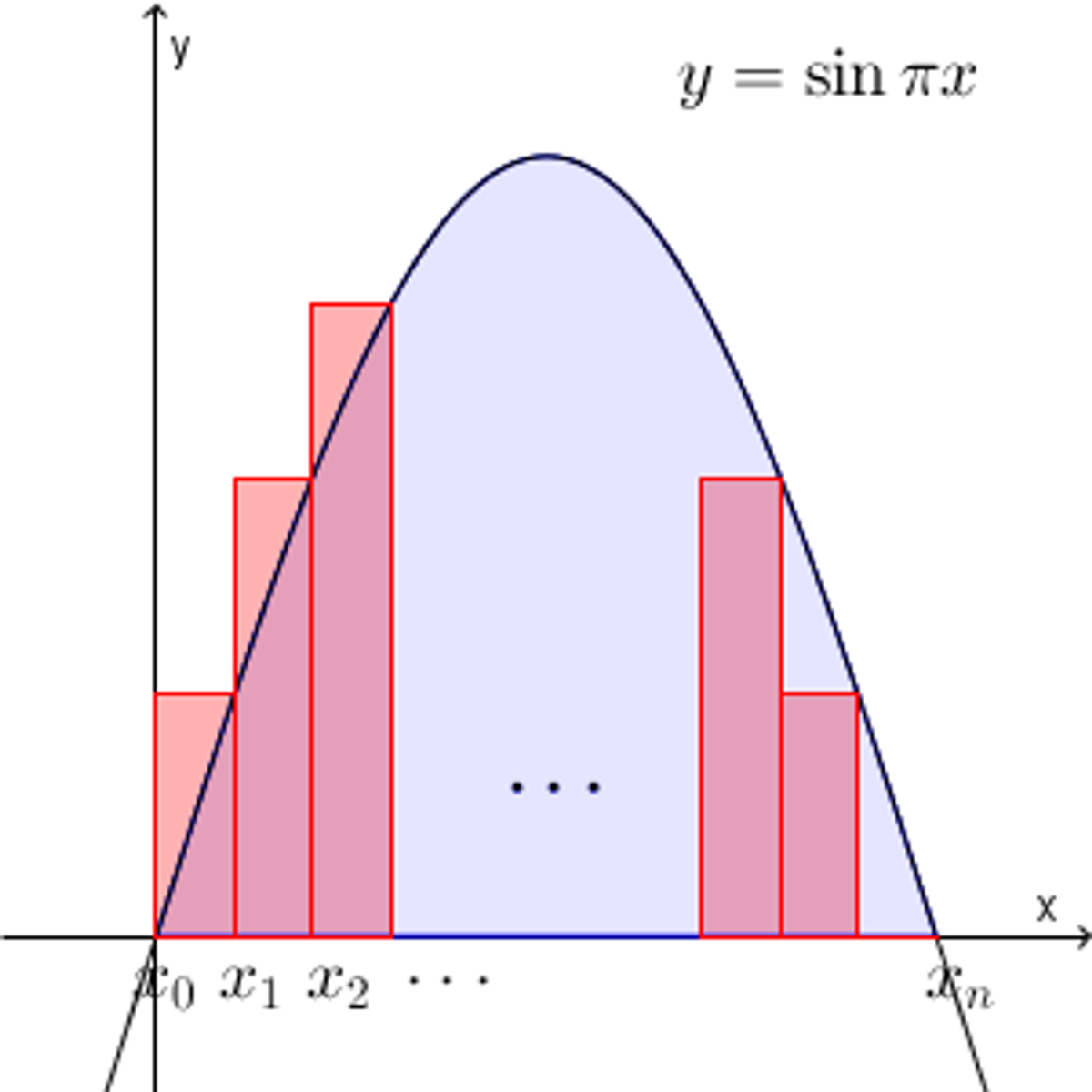

 求積法というと、区分求積法という言葉で聞いたことがあると思います。そこでは、対象とする範囲を一定の間隔で区切り、例えば面積を求める場合は、以下の図の赤色の区切られた面積を出し、足し合わせることで青色の面積を出します。ここでは、対象を等間隔に区切って、ボックス状(ボクセル)にして、その光線上で色を足し合わせていってもあまりキレイに見せれない、ということを言っていると思います。

図出典: 【基本】区分求積法を使って和の極限を求める

math.nakaken88.com

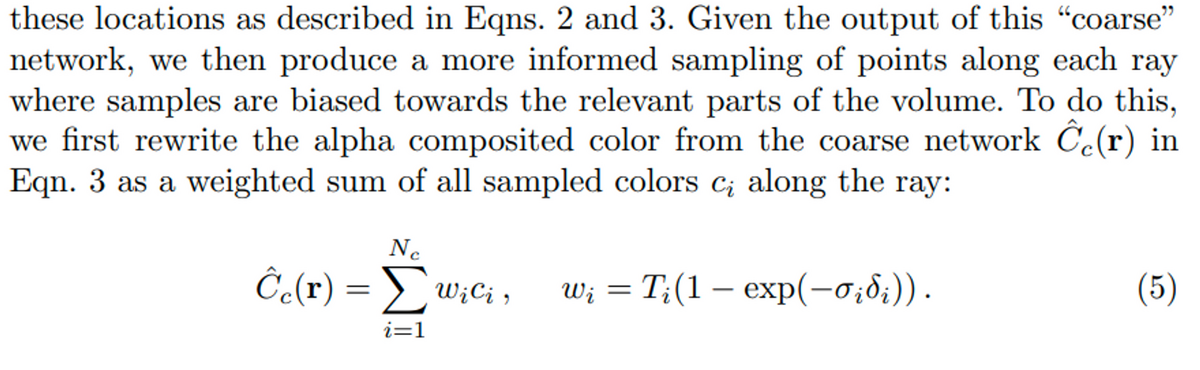

 そこで、推論する座標(カメラから見たときの奥行き)を2つの大きなレベルに分けて、階層的に推論 (hierarchical sampling) を行っていきます。まずは、対象の点の色をどのように求めるかについて述べます。色の決定に関しては、以下の論文中の式(1)が利用されます。

しかし、上で述べたように、等間隔に点を設置するので、以下の式(2)や(3)を利用して色を求めることができます。それぞれの式に関して考えていきます。

前提として、この式の操作をイメージで言うと、特定の光線上にて点をサンプリングし(以下の図では9点)、それぞれの点に対して、色と密度σを求め、遠いもの(右側)ほど、影響力を小さくしたうえで加味し、近い(左側)ほど、その色の影響力を大きくしたうえで計算します。以下の図の赤点から見ていき、はじめは大きな影響度をもって、その暫定的な色を決定します。さらにその次にある複数の点(赤、緑、黄色)に関して重み付けを行いながら暫定的な色をどんどん更新していきます。

この図は以下のブログから引用しています。

qiita.com

より具体的に述べます。まずは、サンプリングする点の座標について式(2)で定めています。先日したように、サンプリングする点の範囲をtnとtfで設定します。tnはカメラから最も近い(nearest)点のことなので、パラメータとして固定された値であることにご注意ください。何かのn番目の値ではありません。Nはサンプリングする点の総数(例: 64)です。そのため式(2)で定められるi番目の点tiに関しては、最も近い点tnを起点とし、等間隔に並べられた点のi番目の座標を計算することで求めていることになります。

このように等間隔に設置された点tに対して、以下の式(3)で対象の点の色C(r)を計算します。

δは隣の点同士の距離で、ciはi番目のサンプリングされた点に対して推論された色の値です。

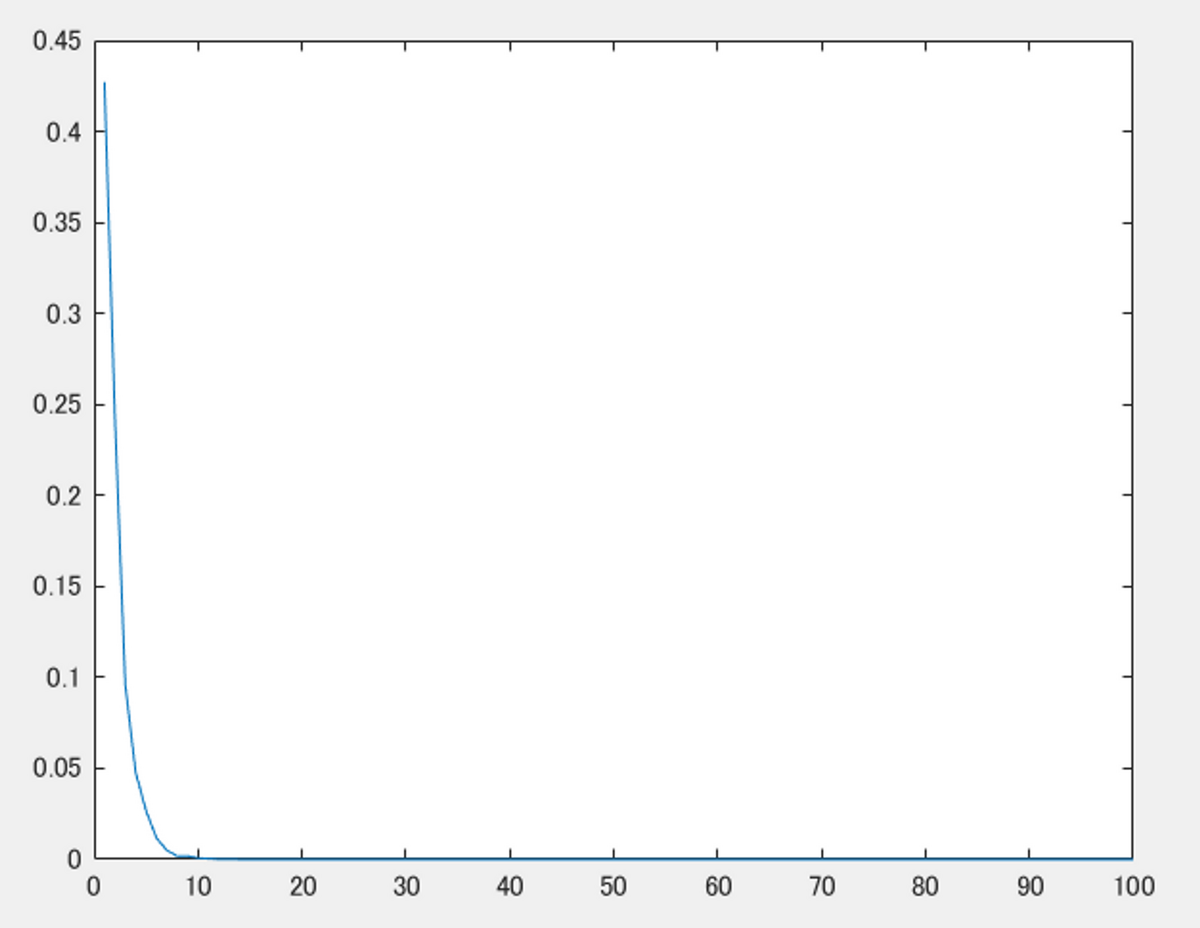

また、Tiに関してより詳しく見ていきます。光線が水平に進んでいて、隣の点どうしの距離は等しく1であるとします。そして、密度σに関しては、ランダムに設定します。以下の図は、横軸がiで、縦軸がそれぞれのTiの値をプロットしています。このTiは、式(3)のメインの部分からわかるように、i番目の点ciの色に対して乗ずる重みです。この重みの値は、iが大きくなる(カメラから遠くなる)につれ、どんどん減衰していくことがわかります。これにより、上で述べた、点ごとの優先度を変えていることに相当します。

dists = 1;
sigma = rand([100,1]);
T = exp(-cumsum(sigma.*dists));
figure; plot([1:1:numel(sigma)], T')

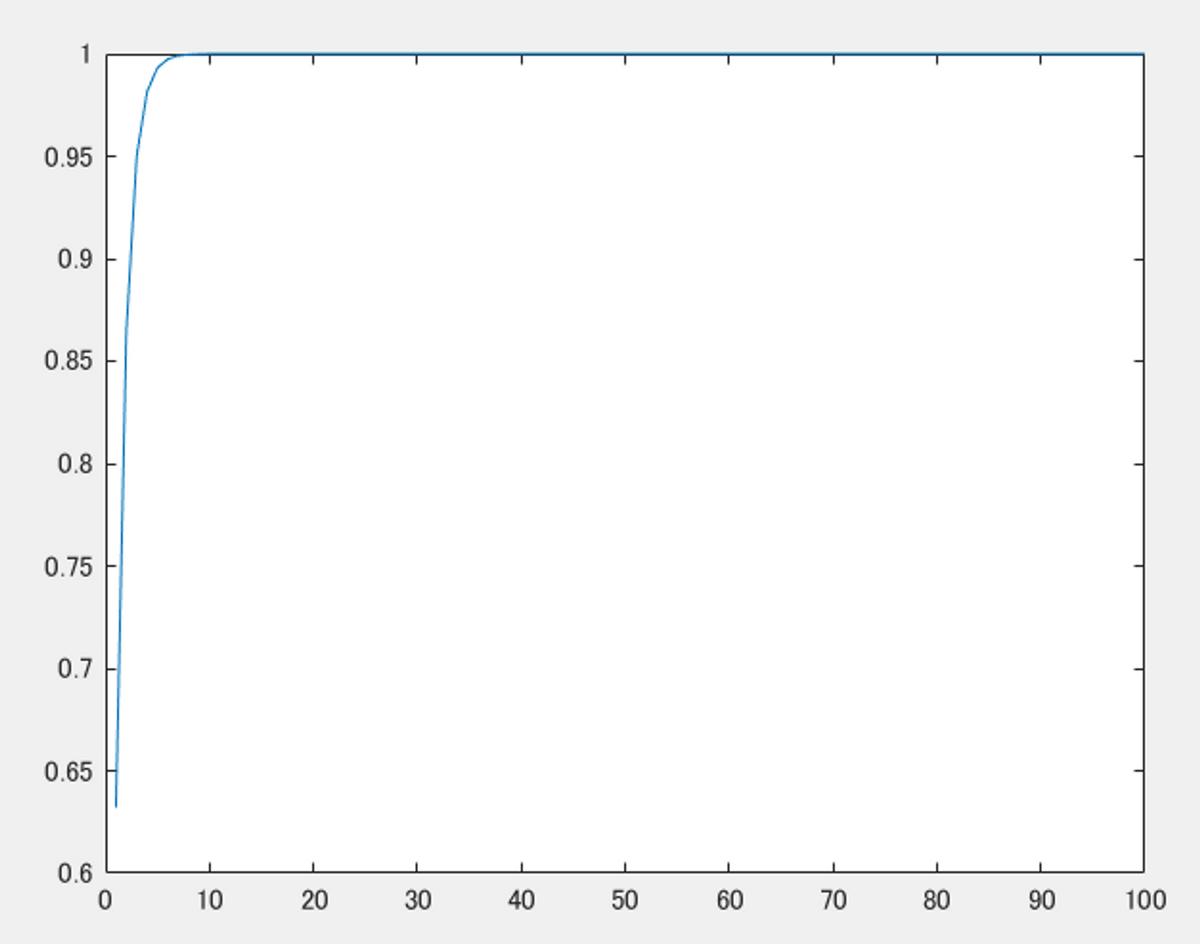

 また式(3)の1-exp(-σδ)の部分について以下のコードでプロットしてみます。同様に、隣の点どうしの距離δは1であるとします。すると、σの値が大きければ大きいほど、1-exp(-σδ)の部分の値も大きくなることがわかります。ここから、上で述べたような、密度σの値が大きいほど、その点の色にかかる重みが大きくなる、ということが実現していることがわかります。この値は微分可能なのでNeRFのネットワークにも適していることもわかります。

dists = 1;
x = [1:1:100];
alpha = 1 - exp(-x*dists);
figure;plot(x,alpha)

ここで述べたような、密度σとその色に関する関係性を以下の図で示しています。横軸はカメラからのそのサンプリングして点の距離、縦軸は密度σを示しています。また、各プロットの色は、その点に対する色を示しています。縦軸の密度σとその各プロットの色を掛け合わせることでその点での色の持ち点のようなものが決まります。さらに、そのカメラからの距離もかけて、カメラから近いほど優先されるように調整します。

より詳しいレンダリングの方法については、次の、Hierarchical volume samplingの節で追記します。

7.4 Hierarchical volume sampling

さきほどは、NeRFのネットワークを利用して、レンダリングをして、3次元的なシーンの情報を得るために、どのように密度σやカメラからの距離を利用して色を決定するか述べました。しかしそこの説明では等間隔に設置されたN個のサンプル点に対して計算を行っているままでした。この方法では以下の課題があります。

  • 1つの光線にそって毎回N個のサンプリングを行うと非効率である。なぜなら、物体のない領域や、その視点から隠れていて、見えるはずのない場所の点に対して推論し続けるというケースが発生する

Our rendering strategy of densely evaluating the neural radiance field network at N query points along each camera ray is inefficient: free space and occluded regions that do not contribute to the rendered image are still sampled repeatedly

上で述べたシーンの再構成を1つのネットワークで行うのではなくて、2つのネットワークにて段階的に行います。ここでは、それらをそれぞれ、coarse、fineと呼びます。NeRFにおいては、同じ構造を有するニューラルネットワークが2つ必要です。

Instead of just using a single network to represent the scene, we simultaneously optimize two networks: one “coarse” and one “fine”.

まずは、coarseネットワークで推論を行い、その中で、密度の物体がありそうな場所にしぼって、fineネットワークで再度推論を行います。coarseネットワークによる推論では、等間隔に点を設置し、その座標の推論を行います。この操作はこれまで述べたものと同様です。

Instead of just using a single network to represent the scene, we simultaneously optimize two networks: one “coarse” and one “fine”. We first sample a set of Nc locations using stratified sampling, and evaluate the “coarse” network at these locations as described in Eqns. 2 and 3.

以下の、Given以下を見てください。先ほどの式(3)で見た、式(3)の1-exp(-σδ)の部分が再登場しています。こちらは、密度σの値が大きいほど、その点の色にかかる重みが大きくなる、ということを微分可能な形で実現していたのでした。これがこの式(5)にて、Tiと掛け合わされたうえで重みwとして出てきています。この重みが多いほど多くサンプリングし、逆にこの重みが小さい、つまり点のない空間である可能性が高い点は低い確率でサンプリングする、という方式で、fineネットワークに入力する点の座標を決定します。

ただし、レンダリングの際は、coarseとfineの両方の情報を利用します (but using all Nc+Nf samples)。

7.5 損失関数 (Loss Function) について

 さきほどのHierarchical volume samplingや、5章で述べた手順に従い、各点の色情報を決定することができました。この色情報が定まったのちに、訓練時にはどのようにその正確さを評価すればよいでしょうか。訓練の際は以下の手続きを経ます。

  1. カメラの画素をランダムに抽出し、外部パラメータを利用して、ワールド座標系に変換したのちに、それに対して推論を行う。
  2. Hierarchical volume samplingを利用して、N個の等間隔に設置された点に対して、coarseネットワークにて計算を行い、さらに、式(5)で定められる重みによって定められる分布から生ずる点に対して、fineネットワークにて計算を行う。
  3. シンプルに以下の式(6)のように、色情報でロスを求める。coarseとfineの両方の出力に対して損失を求める。

At each optimization iteration, we randomly sample a batch of camera rays from the set of all pixels in the dataset, and then follow the hierarchical sampling described in Sec. 5.2 to query Nc samples from the coarse network and Nc + Nf samples from the fine network. We then use the volume rendering procedure described in Sec. 4 to render the color of each ray from both sets of samples. Our loss is simply the total squared error between the rendered and true pixel colors for both the coarse and fine renderings:

さきほども述べたように、fine, coarseの2つのネットワークの計算においては、密度σの値も利用されています。そしてこのσの値が正しいほど、この損失の値も小さくなります。つまり、ここでは色情報のみを利用して損失を求めているものの、その計算には間接的にσも含まれています。この損失関数までの説明で、NeRFのネットワークの訓練から評価方法まで説明されました。次節からはもう少し詳しい話になります。

7.6 入力の座標と光線の向きの変換について: Positional Encoding

NeRFのネットワークには、対象とする点の位置とその点を見る時の光線の向きを入力するのでした。しかし、実際は生のXYZ座標やその光の方向を入力するわけではありません。Positional Encodingと呼ばれる方法で、より高次元に変換してからネットワークにて計算を行います。この論文で利用されている式は以下の通りです。pは位置を表し、位置XYZの場合は、pは例えば (1, 2, 3)のようになります。それをsin, cosに対して、XYZそれぞれに対して入力し、計算します。ここはこの処理そのものに関しては、特に深く考える必要はなく、XYZの情報を順番に2の累乗のπをかけながら、sinやcosの式に入れて変換するだけです。ここでのパラメータはLという値で、何セット分sinとcosの項にするかということです。論文中では、XYZ座標に対してはL=10、カメラの向きに関してはL=4が設定されています。XYZ座標のほうが、より高い次元に写像されたうえで訓練や推論されます。

この操作を簡単に実装したものが以下になります。順番にXYZに対してsinやcosで計算をし、最後はそれらをくっつけています。

% positional encoding in NeRF
% This function is performed in the following paper.
% NeRF: Representing Scenes as Neural Radiance Fields for View Synthesis

clear;clc;close all
% parameter
L = 10;
% xyz
p1 = [1 2 3]';

freq_bands = reshape(repelem(2.^(0:(L-1)),1,size(p1,1)),size(p1,1),1,[]);
emb_period = [sin(freq_bands.*repmat(p1,[1,1,L]));cos(freq_bands.*repmat(p1,[1,1,L]))];
emb_period = reshape(permute((emb_period),[1,3,2]),[],size(p1,2))';

freqBands = p1 .* repmat(2.^[0:L-1], [3, 1]);
% sin=>x, y, z *10 = 30
sin1 = sin(freqBands);
% cos=>x, y, z *10 = 30
cos1 = cos(freqBands);
% combine both sin and cos
embed = [sin1(:); cos1(:)]

そのままXYZなどの値を入力するのではなく、先に高次元に変換したほうがうまく学習できたそうです。結果の章では、この操作ありなしの結果を比較しているので詳しい差は後述します。

先行研究でもこのような変換をしたほうがうまく学習ができることが報告されていて、今回はそれに倣っています。

Despite the fact that neural networks are universal function approximators [14], we found that having the network FΘ directly operate on xyzθφ input coordinates results in renderings that perform poorly at representing high-frequency variation in color and geometry. This is consistent with recent work by Rahaman et al. [35], which shows that deep networks are biased towards learning lower frequency functions. They additionally show that mapping the inputs to a higher dimensional space using high frequency functions before passing them to the network enables better fitting of data that contains high frequency variation.

Rahaman, N., Baratin, A., Arpit, D., Dr¨axler, F., Lin, M., Hamprecht, F.A., Bengio, Y., Courville, A.C.: On the spectral bias of neural networks. In: ICML (2018)

7.7 ニューラルネットワークの構造についてより詳しく

 7.1の最後のパラグラフにて、色の情報は、対象の点の位置と光線の向きの両方が加味されるのに対し、密度σの値はその点の情報のみで決定すると述べました。これについて考えます。

 NeRFのネットワークでは、任意の点Pに対しては、密度σはどの角度から見ても同じ値が返される一方で、色に関しては、その点を見る向き、より厳密にいうと、その光線の向きによって違う色が返されるよう (view-dependent) に設計されています。なぜなら、ある物体上の点を見てもその物体の存在度合い(密度)は、どの角度から見ても同じです。一方で、反射などがあるため、同じ物体上の点を見ても、見る角度によっては、白く見えたり、暗く見えたりするはずです。このような制約をニューラルネットワークに学習するためにはどうすればよいでしょうか。これに関しては以下の記述が対応しています。

We encourage the representation to be multiview consistent by restricting the network to predict the volume density σ as a function of only the location x, while allowing the RGB color c to be predicted as a function of both location and viewing direction. To accomplish this, the MLP FΘ first processes the input 3D coordinate x with 8 fully-connected layers (using ReLU activations and 256 channels per layer), and outputs σ and a 256-dimensional feature vector. This feature vector is then concatenated with the camera ray’s viewing direction and passed to one additional fully-connected layer (using a ReLU activation and 128 channels) that output the view-dependent RGB color.

また、これと7.1の最後のパラグラフが対応しています。

つまり、以下の図のように、点の位置の入力(Positional Encodingされた60次元の値ともとのXYZを足した63次元)の値が以下の左下のように全結合層などで処理されます。

そして、光線の向きの影響を受けないように、つまり光線の向きの情報は流れ込まない状態で以下の図の左下のfc_9のように密度σの値が決定します。このようなNeRFのネットワーク構造により、密度σの値が、光線の向きによらない、つまりどの向きから見ても密度σの値は同一であるように設計されています。

しかし、色情報に関しては位置だけでなく、その点を見る方向も加味される必要があるため、以下のようなに2つの入力から得られた特徴量を合流させたうえで計算させています。

 また、ここのNeRFのネットワークの可視化に関しては、MATLABのAnalyzeNetworkアプリを利用しました。ここでは、そのネットワークが適切かどうか自動的に判定したり、各層での出力サイズなどを可視化したりすることができます。

jp.mathworks.com

 一方で、NeRFの学習をするにあたって、全結合層の数や次元数、そして、それらの重みやバイアスの初期値の設定など、いろいろと変えて実験したくなると思います。その場合は、MATLABを利用する場合、DeepNetworkDesignerが便利です。UI上でそれらのパラメータなどを柔軟に変更することができます。

jp.mathworks.com

7.8 訓練パラメータについて

これまでで述べたようなNeRFのネットワークには、多くのパラメーター設定が存在します。この中で主要なものを説明します。

  • 訓練時に各ミニバッチとして利用する光線の数: 4096本
    • 推論時は画像のピクセルごとにスキャンしていくイメージ。そのため、訓練の際は各画像から限られた数の光線が利用される一方で、推論の際は、カメラの画素分だけ光線が利用される。
    • 例えば、画像分類では、画像を32枚ごとに取り出して、それをミニバッチとするが、今回はこの光線の数がミニバッチに相当する
  • レンダリングの際の、光線方向にサンプリングする点の数はcoarseネットワークでは64個、fineネットワークでは128個である
  • オプティマイザーはAdamを利用した
    • その中のパラメーターは以下の英文を参照のこと
  • 100–300kの反復が必要であった

In our experiments, we use a batch size of 4096 rays, each sampled at Nc = 64 coordinates in the coarse volume and Nf = 128 additional coordinates in the fine volume. We use the Adam optimizer [18] with a learning rate that begins at 5 × 10−4 and decays exponentially to 5 × 10−5 over the course of optimization (other Adam hyperparameters are left at default values of β1 = 0.9, β2 = 0.999, and = 10−7). The optimization for a single scene typically take around 100–300k iterations to converge on a single NVIDIA V100 GPU (about 1–2 days).

8. 結果について

8.1 4章のVolume Rendering with Radiance Fieldsに掲載されている図について

 以下の、Fig. 4 を見てください。実際の正解データ(Ground Truth)、本手法の結果 (Complete Model)、視点ごとに異なって見えるようにする機能を入れずにNeRFを学習した場合(No View Dependence)、および、Positional Encodingを使わないで、NeRFを学習させた場合の4つの結果を示しています。

 はじめの2つはわかりますが、後半の2つがわかりにくいかもしれません。view dependenceというのは先述したとおり、角度によってキラキラしたり、していなかったり色々な見えかたがするのを反映させた結果です。逆にここでは、No view dependenceとあるので、その機能を入れずに学習した場合です。具体的には、7.1や7.7で示したような、NeRFのニューラルネットワークで、光線の方向の入力をなくしたうえで、訓練や推論を行ったときの結果であると思われます。つまり、見る視点に関わらず同じ色を返すようにしているネットワークを利用した時の結果です。No Positional Encodingは、7.6で説明した、Positional Encodingの機能を利用せずにネットワークを訓練、推論したときの結果です。

No view dependenceのほうは、ブルドーザーのおもちゃの反射特性がうまく再現できていません。また、No Positional Encodingでは、ブルドーザーのタイヤ付近の変動の大きい細かい部分 (High Frequency Geometry)をうまく再現できていません。

8.2 Ablation studiesについて

 Ablation studyでは、何か1つ条件を変えて、その変数の影響を議論します。また評価指標はPSNR、SSIM、LPIPSの3つを示しています。それぞれ高い、高い、低いほうが優れています。ここでは、各評価指標の詳細は割愛します。

表の中のそれぞれの結果を見ていきたいと思います。赤枠は No Positional Encodingの場合を示していて、7.6で説明した、Positional Encodingの機能を利用せずにネットワークを訓練、推論したときの結果です。3つの評価指標は、どの項目においても本手法の結果(Complete Model)よりも劣っていて、Positonal Encodingが重要であることが示唆されます。

 同様にして他の結果についても見ていきます。青枠は、No Hierarchical とあり、7.3で示した、Fine, Coarseの2つのネットワークやサンプリング方式を使うのではなく、片方のみのネットワークやサンプリングで行った場合です。黄緑のFewer Imagesは、より少ない画像枚数で行った場合、また、黄色のFewer (More) Frequeciesとは、7.6で説明した、Positional Encodingの際に用いるSin, Cosの数です。より多くの項を利用して、XYZをEncodingする(しない)場合の結果を示しています。どの結果も、本手法の結果(Complete Model)よりも劣っていて、それぞれの手法が重要であることが示唆されます。

8.3 追加実験 (Followup Work)

これは、7.6で説明した、Positional Encodingの利用の有無に関する比較だと思います。この図は、論文中ではなく、以下のProject Pageに掲載されていました。Positional Encodingを利用した場合(右)のほうが、きめ細かい画像が生成できています。一方で、左はのっぺりと広がったような価値になっています。一番右の曲線を見ても、Positional Encodingを利用した場合(オレンジ)のほうが、使わなかった場合(青)よりも、少ない訓練数で、高い精度を出せていることがわかります。

Fully-connected deep networks are biased to learn low frequencies faster. Surprisingly, applying a simple mapping to the network input is able to mitigate this issue. We explore these input mappings in a followup work.

8.4 出力のメッシュ化について

論文中にはほとんど記述がありませんが、NeRFのgithubのページには、NeRFにより出力されたモデル(点群)をメッシュモデルに変換しています。

 また、2章で紹介した、LumaAIでも、メッシュモデルの表示ができます(赤枠)。また、それらをGLTFなどの形式でエキスポートすることができます。

これは、NeRF自体の機能ではなく、NeRFで得られた点をマーチングキューブ法と呼ばれる手法でメッシュ化しています。

github.com

マーチングキューブ法の詳細は以下のページがわかりやすかったです。

www.sanko-shoko.net

9. NeRFにおける制限について

今回のNeRFの手法における制限について述べます。これらは後続の研究で解消されている場合もあります。あくまで本論文に書かれていた手法に限った話です。

  1. 複数のシーンを学習させることはできない: 対象物をカメラで撮影した時の光線の向きやその(ワールド)座標系の点に対する色を推論します。そのため、似た物体であっても、対象物が変わったり、移動すると画像撮影からやり直す必要があります。
  2. 畳み込み演算を利用しているわけではない: 画像を扱う深層学習ネットワークでは、Convolutional Neural Network (CNN) と呼ばれるような、畳み込み演算を利用したネットワークが広く活躍しています。ここでは、リモートセンシングの分野などで利用されるフィルター処理のような計算が行われ、エッジの情報などが畳み込み演算の過程で画像特徴として獲得されることが知られています。しかし、NeRFにおいては、もともとの入力は画像であるものの、そのような処理は行っていません。そのため、少なくとも明示的には、画像の周辺情報などは加味しない形で学習を行っています。
  3. Fine-tuningの要領で、学習済みのニューラルネットワークを再利用することは難しい: 対象物を少しだけ回転させたり移動させたりしただけ、といったような場合を除き、基本的には、以前に利用したニューラルネットワークを再利用して、Fine-tuningを行うことは難しいと思います。しかし、例えば、部屋の中の物体などと限定して、そこにありそうなモデルで無数に学習して、重みの中央値などを取るとそのニューラルネットワークをベースに学習するとよい、みたいな状況が出てくるかもしれませんね。
  4. SfMなどのカメラの位置推定がうまくいっていない場合は、NeRFのネットワークをどれだけ訓練させてもよい結果を得ることが難しい: NeRFの訓練は、カメラの位置や向きを既知として扱うため、その情報が正しくない場合はうまくいかないと考えられます。自己位置推定もニューラルネットワークなどでEnd-to-Endでできるようなモデルがあるといいですね。
  5. より細かい3次元モデルを生成しようとすると、非常に時間がかかる:

推論の際は、任意の画素に対して、光線を発し、その光線上で、あらかじめ設定した点数(例: 64)の分だけ計算を行います。より細かいモデルが欲しい場合は、この点数を多くして、イメージ的には、対象をボクセル状にしたときの細かさを上げていきます。しかし、単純計算では、ボリュームの3次元のスピードで計算量が増えていくと思います。

10. 考えられる工夫点

こちらも同様に、私が論文を読んで思ったことで、後続研究で解消されていたり、そもそも私の勘違いもあると思います。

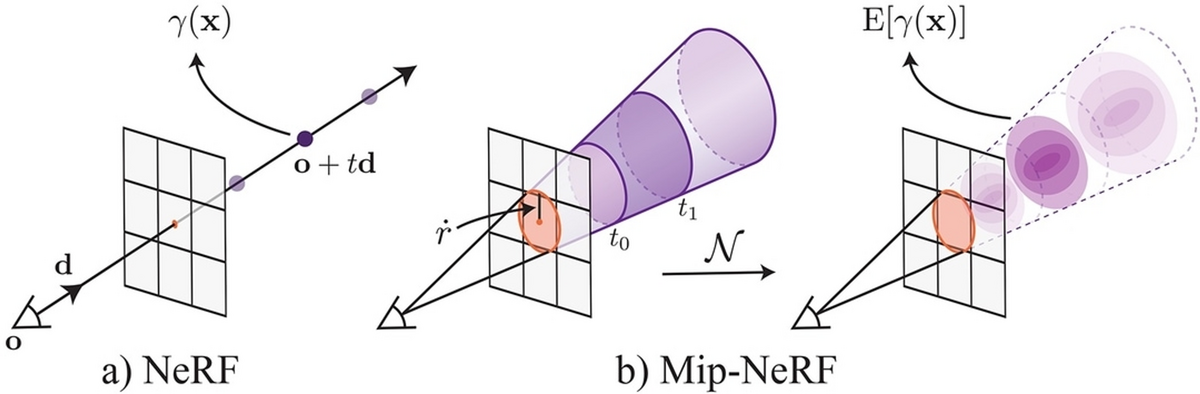

1 画素単位で訓練や推論を行うのではなく、周囲の情報もうまく取り入れるといいのではないか: Mip-NeRFという後続研究があります。

www.matthewtancik.com

こちらのスライドがわかりやすかったです。

speakerdeck.com

2 損失関数について:

本論文では、色の2乗誤差というシンプルな関数を利用しています。例えば以下のMip-NeRFでは、歪みに基づく正則化を用いています。

jonbarron.info

この他にもいろいろと損失関数の工夫のアイデアがありそうです。例えば訓練の過程でもあえて、画像全体に対して推論を行い、その画像がNeRFにより生成されたものなのか、それとも入力の画像なのかを判定させる、Adversarial Lossのような機構を取り入れるといいかもしれません。敵対的生成ネットワーク (Generative Adversarial Network: GAN) 使われる手法です。こちらも似たことをした研究はありそうです。

例えば、Adversarial Lossを利用したネットワークは以下の記事でまとめています。

kentapt.hatenablog.com

3 ライトフィールドカメラやステレオカメラは使えないか:

NeRFでは、学習の際に対象の3次元点群は用いていません。そのため、密度σという出力を利用して、深度情報を計算します。しかし、より直接的に、深度情報もニューラルネットワークで出力できると、任意視点からのシーン生成に加え、生成される3次元モデルの精度も高まるかもしれません。例えば、ステレオカメラを利用して、対象の深度情報も同時に取得して、その情報を密度情報と紐づけて学習するのもおもしろそうです。ただステレオカメラである程度対象物やその周辺の3次元情報が取れているので、あまりNeRFと併用する意味はないかもしれません。ライトフィールドカメラについても同様です。

www.photosepia.co.jp

11. 結論

結論の章では以下のような記述がありました。

ある視点から対象物を見たときに、その光線上にある任意の点の密度と見え方(色)を返すニューラルネットワークが提案された。

an MLP that outputs volume density and view-dependent emitted radiance as a function of 3D location and 2D viewing direction

レンダリングするために、hierarchical samplingを利用したが、工夫の余地もあると思われる

Although we have proposed a hierarchical sampling strategy to make rendering more sample-efficient (for both training and testing), there is still much more progress to be made in investigating techniques to efficiently optimize and render neural radiance fields

長くなってしまいしたが、任意の視点から見たときのシーンを生成するNeRFについてのまとめを行いました。

論文や実装を見たり、NeRFを体験するうえで考えたことなどを12章にまとめます。

12. Self-QA

1 SfM-MVSやLiDARとの違いは?

メインの生成物がちがう。SfM-MVSは点群(やメッシュモデル)を作ることができる、一方で、NeRFでは、新しい視点から見たときにどのような感じに見えるかがわかるようになる。ここでは、SfM-MVSやLiDARから出力される点群などとは異なり、角度ごとに違う見え方のするシーンを再構成することができる。新しい視点を作る過程で、間接的に奥行きに相当する情報(シグマ)も計算するため、3次元モデル自体を構成することもできるが、あくまで、NeRFの主たる出力は任意の視点からのシーン生成で、メッシュモデルなどはあくまで副産物的な立ち位置だと思う。SfM-MVSにおいては、点群やメッシュモデル、オルソ画像などが主な出力で、LiDARの主な出力は点群である。

なお、本記事では、SfMについて扱ったが、その点群をより高密度にする(dense image matching)技術である、多視点ステレオ (Multi-View Stereo: MVS)については6.4での補足にとどまっている。
MVSについては、以下の論文がわかりやすい。

布施 孝志先生: 解説:Structure from Motion (SfM) 第二回 SfM と多視点ステレオ
https://www.jstage.jst.go.jp/article/jsprs/55/4/55_259/_pdf

Furukawa, Yasutaka, and Carlos Hernández. "Multi-view stereo: A tutorial." Foundations and Trends® in Computer Graphics and Vision 9.1-2 (2015): 1-148.

www.nowpublishers.com

2 SfMで作った対象の点群のXYZ座標を使っているのか?

使っていない。SfMはカメラの位置と向きを求めるために利用する。

3 NeRFを利用したアプリケーション(例: LumaAI) で、対象の3次元モデルを得たとする。この行為を「3Dスキャンをした」と表現してよいか?

広い意味で捉えると問題ないと思う。スキャンと聞くと、レーザースキャナなどで、対象にレーザを照射し、その光が返ってくるまでの時間を利用して対象の3次元モデルを作成する、そしてそれを少しずつずらしながら走査することで対象の像を得ていく、ということをイメージすることが多い。一方、NeRFでは、画像のみを入力としていて、そのようなレーザ照射は含まれない。しかし、NeRF(のニューラルネットワーク)における推論では、各画素に対する仮想的な光線を考え、その光線を各画素に対して順番に当てて、計算していくイメージである。これは走査(スキャン)することを連想させ、(実際にレーザ照射はしないものの)「3Dスキャンしている」と言っても間違いにはならないのではないか。

4 ニューラルネットワークの「記憶力」はどれくらいなのか?

わからない。上の実装では、あまり深くないニューラルネットワークの学習を行った。例えば、非常に多くの角度から、たくさんの物体を含む対象を学習させた場合、そのようなニューラルネットワークで、あらゆるカメラの位置と向きから見たときの様子を再現できるのだろうか。推論の際の計算コストと同時に、広いシーンを細かく再現しようとすると、ニューラルネットワークが「記憶」しきれず、うまく再構成できない、ということはないのか。

5 SfMのソフトウェアとしては、Agisoft Metashapeが有名だが、どのような特徴点の種類を利用しているのか?

SIFTに似たもので、それよりもマッチングがうまくいく方法らしい。以下は現在のMetashapeの前のバージョンの、PhotoScanに対する記述である。

At the first stage PhotoScan detects points in the source photos which are stable under viewpoint and lighting variations and generates a descriptor for each point based on its local neighborhood. These descriptors are used later to detect correspondences across the photos. This is similar to the well known SIFT approach, but uses different algorithms for a little bit higher alignment quality.

www.agisoft.com

6 カメラの自己位置と向きを推定するために利用した、Structure from Motion (SfM) の仕組みについてより詳しく知りたい。よい参考文献はないか?

Multiple View Geometry in Computer Vision が有名。

Amazon | Multiple View Geometry in Computer Vision | Hartley, Richard, Zisserman, Andrew | Machine Vision

7 カメラの内部パラメータは、訓練と推論で同一である必要はあるのか?

ない。推論に使うときの内部パラメータさえ、定めることができれば、各画素に対する光線が定義でき、それにより、サンプリングする点の座標も求められる。
実際に、LumaAIでは、新規でレンダリングする際の焦点距離を以下のように変更することができる。

8 NeRFにおいては、入力する値に対して、Positonal Encodingが施されているが、これはChat GPT (Generative Pre-trained Transformer) などで利用されている、transfomerのような要素はあるのか?

ない。自然言語処理などで利用されるTransformerは、入力に対して、離れた場所の単語であってもうまくそれらの関連性などを重みづけさせるために利用されている。一方で、NeRFにおけるPositonal Encoderは、モデルの学習をやりやすくさせるために、sinやcosを利用して入力を変換している。

A similar mapping is used in the popular Transformer architecture [47], where it is referred to as a positional encoding. However, Transformers use it for a different goal of providing the discrete positions of tokens in a sequence as input to an architecture that does not contain any notion of order. In contrast, we use these functions to map continuous input coordinates into a higher dimensional space to enable our MLP to more easily approximate a higher frequency function. Concurrent work on a related problem of modeling 3D protein structure from projections [51] also utilizes a similar input coordinate mapping.

9 SfMにおいて、入力の画像どうしで、特徴点のマッチングを行う必要があると書いていた。ここではRANSACアルゴリズムが利用されていたが、動画中の物体追跡などで利用される、Kanade-Lucas-Tomasi (KLT) アルゴリズムなどでもよいのではないか?

それぞれの画像が少ししか違っていない場合はそれでもよいかもしれないが、基本的に、SfMに利用する画像は違う角度や一定数離れている場合が多く、それらの場合は、KLTでは追跡しきることが難しい。その場合、SURF特徴量とRANSACを組み合わせることが望ましい。

10 NeRFから3次元構造を出力する場合、メッシュモデルと点群、どちらが出力されるのか?

点群である。この点群に対して、マーチングキューブ法などを利用して、メッシュ化している。

11 Positonal Encodingでは、入力をsinとcosを利用して変換しているが、y=xとしたときのフーリエ級数展開をしていることと等しいのか?

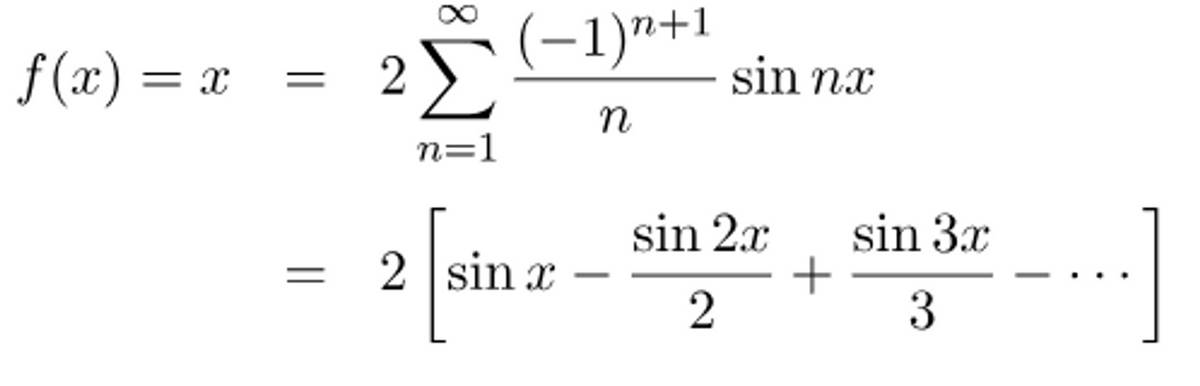

そうではない。論文中では、入力を-1から1に正規化して使うとある。そのため -π ≦ x ≦ π の区間に入力は収まり、y = x をフーリエ級数展開する。y = xは奇関数であり、cosの成分は0になる。時進めると以下のような結果が得られる。

上の画像はこちらのサイトから取得させていただきました。

batapara.com

一方で、NeRFの論文中では、以下の式が利用されている。

ただ、点の座標を式(4)で変換するのではなく、フーリエ級数展開の結果を利用して、入力するほうが精度がよくなる、とかはないのか?

以下の動画は、y = x をフーリエ級数展開をして、足し合わせたときの結果です。どんどんy = x に近づいていることがわかります。

上の動画を作成するコードです。

clear;clc;close all
numIter = 100;
x = linspace(-pi,pi,100);
y = zeros(1,numel(x));
figure;
filename = 'demo.gif';
for i = 1:numIter
    yi = 2*sin(i*x)*(-1)^(i+1)./i;
    y = y+yi;
    plot(x,y);title(sprintf('n=%d',i))
    drawnow;pause(0.1)

    frame = getframe(1);
    im = frame2im(frame);
    [imind,cm] = rgb2ind(im,256);
    if i == 1
         imwrite(imind,cm,filename,'gif', 'Loopcount',inf);
    else
         imwrite(imind,cm,filename,'gif','WriteMode','append');
    end
end

12 COLMAPの他に無料でSfMを試すことのできるソフトウェアはあるか
たくさんある。 詳しくはそれぞれの名前で検索してほしい。

  • OpenSfm

github.com

  • OpenDronemap

opendronemap.org

  • Regard3D

www.regard3d.org

OpenDroneMapに関しては、使い方に関する記事を書いたのでぜひご覧ください。

medium.com

13 NeRFを利用したアプリ(LumaAI)のほかに、iPhone LiDARのアプリも多く存在する。どちらもスマホで簡単に3Dモデルを取得できるが、どのように使い分けるとよいか?

映えるような、任意の視点からの動画を撮りたい場合は、LumaAIを使い、実際に3Dとして取得して、長さや面積、体積などを計測したい場合は、iPhone LiDAR のアプリを利用したらよいのではないか。
NeRFの特徴としては、任意の視点からの動画を作成できるということである。そのため、対象の空間の魅力を最大限に生かした見せ方ができると思われる。しかし、食べ物などの小さな物体であれば、一部の白や反射の多い物体を除き、iPhone LiDARでもキレイにスキャンでき、かつ映える動画も作成可能である。また、実際にメッシュモデルなどのモデルとして出力したい場合は、直接的に対象の3次元構造を取得しているiPhone LiDARのほうが使いやすい印象がある。
しかし様々なユースケースがあり、それぞれの特性を理解して、適宜使い分けることが望ましい。

14 iPhone LiDARを使ったことがない。どのようなものかわかる資料はないか?

以下の資料でiPhone LiDARでスキャンしたときの様子や結果を紹介している。

speakerdeck.com

15 本記事では、はじめにカメラキャリブレーションにより内部パラメータを求めていた。その工程はスキップできないのか。実際、LumaAIでは、そのような操作はないし、任意の動画もアップロードできるが?

LumaAIはiPhone上で利用するため、そのiPhoneのカメラで撮影する場合は、そのカメラの機種からカメラの内部パラメータを読み込んでいるのかもしれない。

しかし、ICCV21の Self-Calibrating Neural Radiance Fields では、カメラの内部パラメータも同時にアルゴリズム中で求められる方法を提案している。

postech-cvlab.github.io

最後に

非常に長い記事になりましたが、ここまで読んでくださり、ありがとうございました。本記事は、私がNeRFの論文を読んで、勉強した時のまとめであり、わかりにくいところや不十分なところ、厳密ではないところがあったかと思います。しかし、この記事が、NeRFなどの(3D)コンピュータービジョン関連のトピックを勉強したい方の手助けになれば幸いです。もし修正・加筆すべき箇所があれば教えていただけますと幸いです。できるかぎり更新に努めたいと思います。
